CES｜CESシリーズ｜電源｜製品情報

CESシリーズ

CES
CES Type-P

CES

生産中止（2023年5月31日）
UL60950-1
C-UL (CSA60950-1)
EN62368-1

定格入力：DC18 ～ 36V, DC36 ～ 76V ※
定格出力電力：45 ～ 102W
出力電圧：1.5V､1.8V､2.5V､3.3V､5V､6V､12V､15V
※機種により入力電圧範囲は異なります

高信頼を要求されるDC24，48V給電システムに最適なヒートシンクレスDC / DCコンバータ
世界の通信機器業界の標準パッケージであるブリックサイズ
ICの低電圧化要求にも対応可能な1.8V ～の出力電圧バリエーション
過電流保護・過電圧保護・過熱保護
リモートセンシング
低背タイプ 8.5mm
リモートコントロール可能（リモートコントロールによる過電圧保護・過熱保護のリセットが可能）
アルミ電解 / タンタル電解コンデンサ未使用

無償補償期間5年

技術的特徴

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル

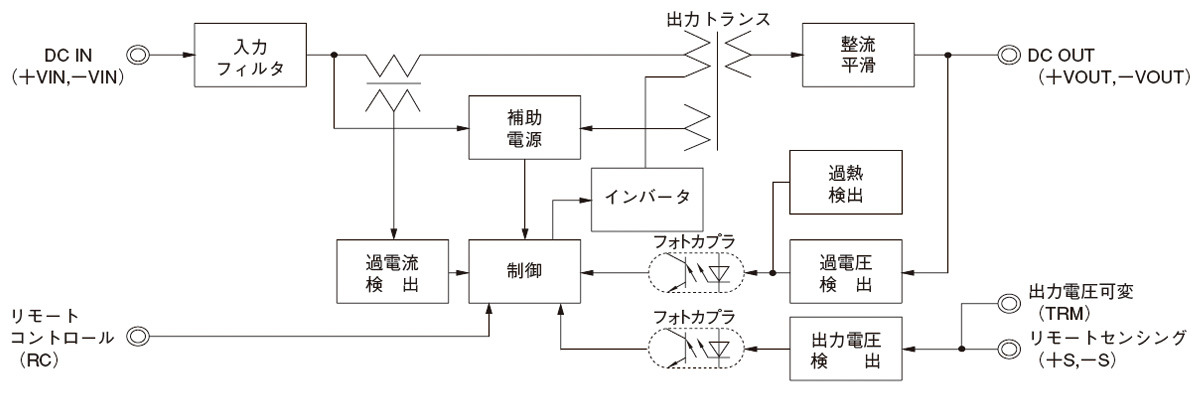

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

CHS80
- 量産中
- UL60950-1
- C-UL (CSA60950-1)
- EN62368-1
定格入力：DC36 ～ 76V
定格出力電力：80W
出力電圧：3.3V､5V､12V
CHS120
- 推奨品
- UL60950-1
- C-UL (CSA60950-1)
- EN62368-1
定格入力：DC18 ～ 36V、DC36 ～ 76V
定格出力電力：120W
出力電圧：3.3V､5V､12V､15V､24V

CE⁽¹⁾　S⁽²⁾　48⁽³⁾　018⁽⁴⁾　-　30⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格入力電圧
24：DC18 ～ 36V
48：DC36 ～ 76V
(4)定格出力電圧
015：1.5V
018：1.8V
025：2.5V
033：3.3V
050：5V
060：6V
120：12V
150：15V
(5)定格出力電流
(6)オプション
S：SMD
R：リモートコントロール
（正論理）
V：出力電圧設定確度±1%
N：過熱保護自動復帰

カタログダウンロード

CES仕様（概要）

機種		CES24033-25	CES24050-16	CES24120-6	CES24150-4	CES48015-30	CES48018-30	CES48025-25	CES48033-25	CES48050-16	CES48120-6	CES48150-4	CES48033-30	CES48050-20	CES48060-17
入力電圧		DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC20 ～ 33V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC40 ～ 60V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	82.5W	80.0W	72.0W	60.0W	45.0W	54.0W	62.5W	82.5W	80.0W	72.0W	60.0W	99.0W	100.0W	102.0W
	電圧・電流	3.3V 25A	5V 16A	12V 6.0A	15V 4.0A	1.5V 30.0A	1.8V 30.0A	2.5V 25.0A	3.3V 25.0A	5V 16.0A	12V 6.0A	15V 4.0A	3.3V 30.0A	5V 20.0A	6V 17.0A
	電圧可変範囲	内部固定（TRMオープン）外付抵抗にて可変可能-15% / +15%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +5%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-15% / +15%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +5%	内部固定（TRMオープン）外付抵抗にて可変可能-15% / +15%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能-20% / +10%
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	57.9×8.5×22.76mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
