1．ディレーティングカーブとは？
当社製品は、使用周囲温度、取付方向によって、使用できる出力電流、または出力電力が変わります。
また、製品によっては、入力電圧でも使用できる出力電流、出力電力が変わります。
これらを表したものがディレーティングカーブであり、ご使用される製品のカタログや仕様書に記載しています。

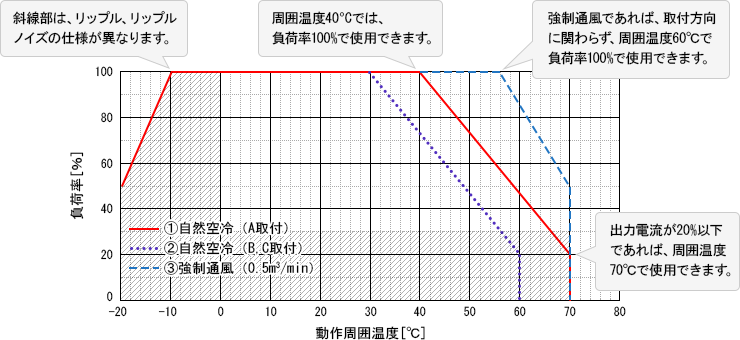

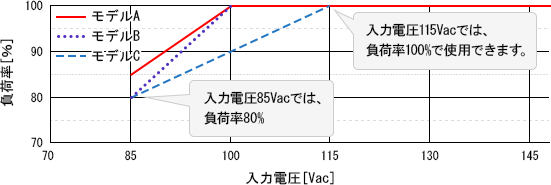

図1.1と図1.2にディレーティングカーブの例を示します。
2．周囲温度ディレーティングと入力ディレーティングの両方がある製品の考え方
周囲温度ディレーティングと入力ディレーティングの2つのディレーティングの両方がある製品の場合、それぞれのディレーティングを掛けることで使用可能な負荷率を求めることができます。
使用可能な負荷率 = 周囲温度ディレーティング × 入力ディレーティング
ご使用条件例
- ご使用製品(例)
- モデルC（図1.2参照）
- 入力電圧
- 100Vac
- 周囲温度
- 40℃
- 取付方法
- B
- 空冷条件
- 自然空冷
計算例
自然空冷、取付方法B、周囲温度40℃時の動作周囲温度ディレーティング = 73%
入力電圧100Vac時の入力ディレーティング = 90%
↓
使用可能な負荷率 = 73% x 90%
= 65.7%
※マルチ出力電源の場合、全ての出力毎に周囲温度ディレーティングを考慮する必要があります。
