出力電流が規定値以上流れないよう、電源または負荷を保護する機能です。

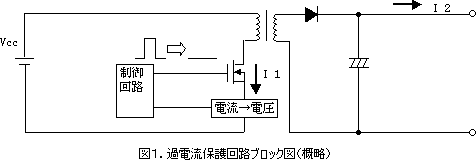

1.過電流保護回路動作概要
- （1）過電流回路の動作メカニズムは、つぎのようになります。
- 負荷電流（I2）が規定値以上に流れる（過電流状態）
- I2の電流に比例して、1次側電流（I1）増加
- 制御回路が、電圧変換された（カレントトランス・抵抗を使用）I1の値から過電流状態を検知
- インバータトランジスタ制御→出力電圧低下
- （2）過電流保護回路は、短絡電流制限も兼ねております。
- （3）過電流状態を解除すれば、出力電圧はもとの状態に自動復帰いたします（一部機種を除く）。
大電力電源やピーク電流対応電源では、過電流状態が継続すると出力を停止する製品もございます。
※過電流状態で運転を続けると、電源の故障を招いたり、寿命を縮める可能性がありますので、避けてください。
電源の過電流特性は、カタログ・取扱説明でご確認願います。

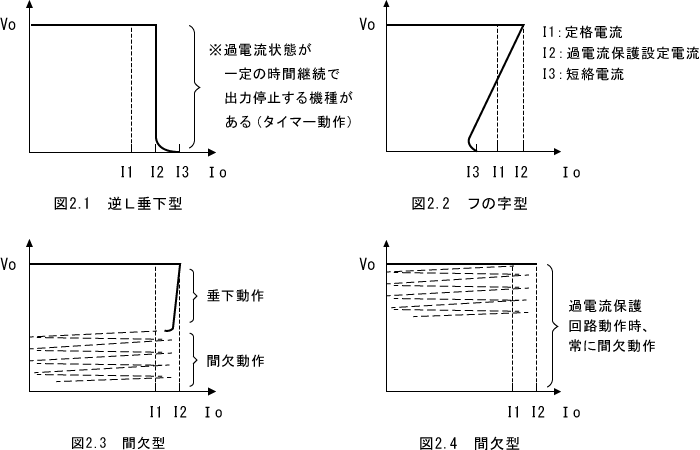

2.過電流保護方式（負荷特性）
3.電源が立ち上がらない負荷
LED負荷・モータ負荷・定電流負荷・定電力負荷（DC/DCコンバータなど）の場合、フの字型の過電流保護回路をもっている電源では、出力が立ち上がらない場合があります。

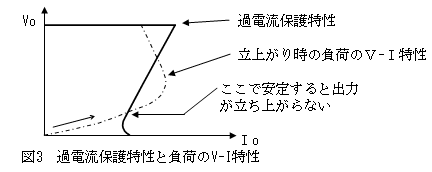

（1）動作メカニズム
負荷に電圧がかかってから、所定の安定点に達するまでの負荷のV-I特性の軌跡が、過電流保護特性の垂下線と交差する場合、この垂下線上で安定してしまうために起きる現象です。
（2）症状の確認
電源が立ち上がらない原因として、過電流保護回路が動作している場合があります。この場合、まず負荷を取り外した状態で出力電圧をご確認ください。負荷を外した状態で出力電圧が正常に立ち上がるようであれば、過電流保護が働いていると考えられます。
その場合は、電源の容量を大きくする、または定電流動作に対応した電源への変更などの対策が必要です。
また、負荷側のDC-DCコンバータにリモートコントロール機能がある場合は、電源の出力電圧が定格値に達した後、リモートコントロールでDC-DCコンバータを起動することで対策できる場合があります。
その際は、DC-DCコンバータの入力電流をご確認のうえ、ご検討ください。
