ノイズフィルタを使用して雑音端子電圧の低減を試みているにもかかわらず、期待した効果が得られないのはなぜですか？

ノイズ発生源からの磁束が配線へ干渉している可能性が考えられます。
ノイズ発生源と配線の距離を離す、またはシールド（遮蔽）を施すことが有効です。

原因

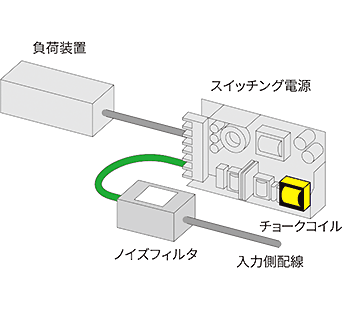

スイッチング電源がノイズ発生源となり、配線へ干渉

スイッチング電源内部にあるチョークコイルから発生する磁束が、近くを通るノイズフィルタの入力側配線に干渉すると、ノイズフィルタが本来持つ減衰効果が十分に得られない場合があります。

解決策

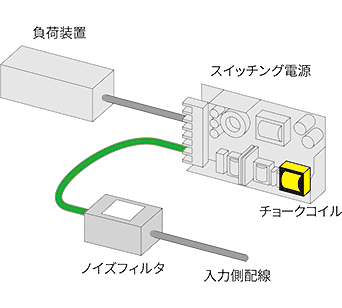

解決策1　干渉しているケーブルを離す

スイッチング電源とノイズフィルタ入力側の配線を可能な限り離して配置することで、ノイズフィルタの効果が向上します。

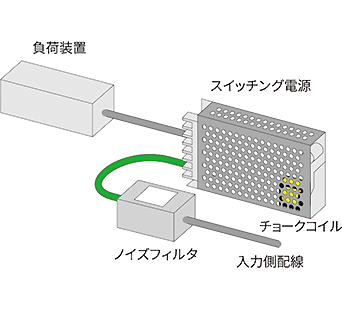

解決策2　干渉箇所をシールド（遮蔽）する

設置環境の制約から、配線を「離す」ことが難しい場合があります。その場合は、シールド（発生源シールド／配線シールド）を検討します。本事例では、電源にケースカバーを追加する「発生源シールド」を行っています。

注意
電源の種類によってはケースカバーを取り付けられない製品があります。 ケースカバーを使用する場合、電源の出力ディレーティングが必要となる場合があります。

解説

上記事例を解説します。

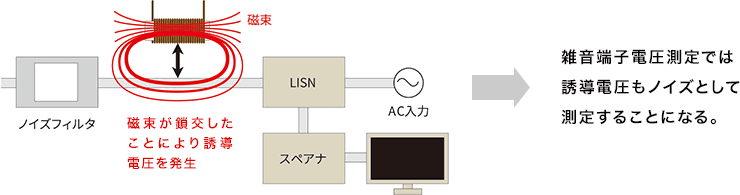

解説1　チョークコイルからの磁束が配線に干渉

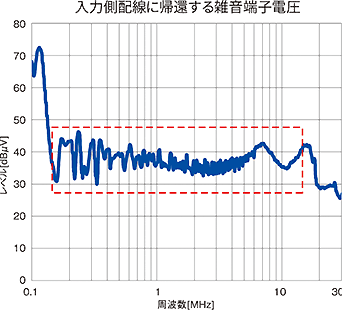

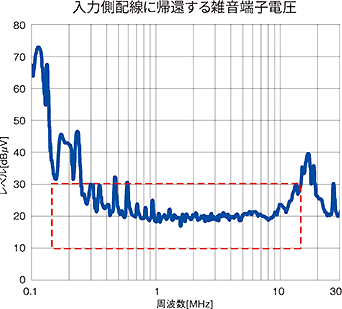

本事例では、チョークコイルからの磁束が配線に干渉し、鎖交によって誘導電圧が発生。その余分な誘導電圧が、ノイズ測定結果を悪化させていました。これが、ノイズフィルタの期待効果が得られなかった主な要因です。

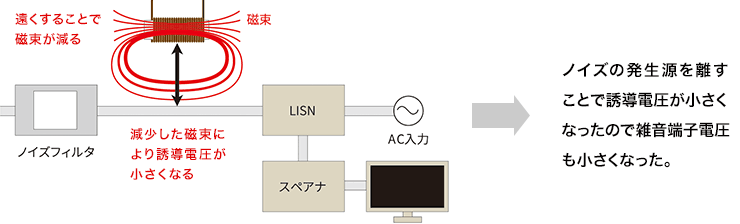

解説2　十分な距離を確保して干渉を低減

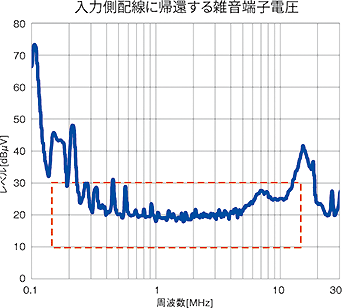

ノイズ発生源であるスイッチング電源と配線の距離を離すことで、磁束による干渉が減り、誘導電圧も小さくなりました。結果として、余分な雑音端子電圧が低減されました。

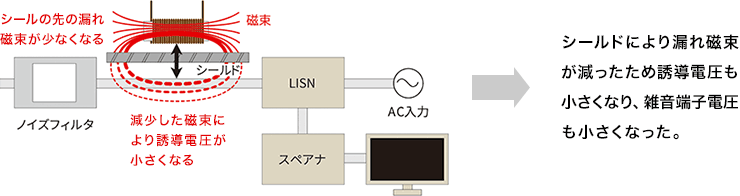

解説3　ケースカバーによるシールドで磁束漏れを抑制

電源内部から外部へ漏れる磁束をケースカバーで遮蔽し、磁束漏れを大幅に低減。その結果、誘導電圧が抑えられ、雑音端子電圧も低減できました。
