ノイズフィルタ選定フローチャート

ノイズフィルタの選定にお困りの方は、以下のフローチャートをご利用ください。

スイッチング電源出力用外部パルス電圧対策用 1段フィルタ汎用
（１段/２段フィルタ）１段フィルタ
（ブックタイプ）１段フィルタ
（低背タイプ）汎用
（１段フィルタ）汎用
（２段フィルタ）２段フィルタ
（ブックタイプ）２段/多段フィルタ
（低背タイプ）医療用
（１段フィルタ）医療用
（２段フィルタ）

ノイズフィルタ系統別・機能別セレクションガイド、選定フローチャート

機能・ノイズ対策効果を向上させるオプション情報はこちらをご覧ください。低域のノイズ対策効果を向上させるオプション事例はこちらをご覧ください。

ブックタイプ（1段フィルタ）

FTAシリーズ
- 推奨品
- UL1283
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用タイプ

定格電流

40A 50A 60A 80A 100A 125A 150A

オプション

-H、-U、-G、-S（80-150A）

用途

インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc

オプションの説明

ブックタイプ（2段フィルタ）

モータケーブル通常時（目安10m以下）
FTBシリーズ（2段フィルタ）
- 推奨品
- UL1283
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz高減衰タイプ

定格電流

80A 100A 150A

オプション

-H、-L、-S

用途

インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc
モータケーブル長い（目安10m超）
FSBシリーズ（2段フィルタ）
- 推奨品
- UL1283
モータドライブシステム向け
耐飽和性能向上タイプ

定格電流

10A 20A 30A 40A 50A 60A 80A 100A 150A

オプション

-H、-U、-HU、-S（80-150A）

用途

インバータまたはサーボモータを有するロボット、溶接機、エレベータ、etc

オプションの説明

低背タイプ（1段フィルタ）

低域周波数帯域用
TACシリーズ（1段フィルタ）
- 推奨品
- UL1283
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用タイプ

定格電流

4A 6A 10A 20A 30A 50A 60A 80A 100A 150A 200A 250A 300A

オプション

-D（4-30A）、-U（50-300A）

用途

インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc
超低域周波数帯域用
TAHシリーズ（1段フィルタ）
- 推奨品
- UL1283
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
9kHz-1MHz（超低域周波数）汎用タイプ

定格電流

4A 6A 10A 20A 30A 50A 60A 80A 100A 150A

オプション

-D（4-30A）、-U（50-300A）

用途

インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc
小型タイプ
JACシリーズ（1段フィルタ）
- 推奨品
- UL1283
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用小型タイプ

定格電流

6A 10A 20A 30A 40A 50A 60A

オプション

-D(6-30A)、-H、-U

用途

インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc

オプションの説明

低背タイプ（2段フィルタ/多段フィルタ）

定格電流400A未満
TBCシリーズ（2段フィルタ）
- 推奨品
- UL1283
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz高減衰タイプ

定格電流

50A 60A 80A 100A 150A 200A 250A 300A

オプション

-

用途

インバータまたはサーボモータを有するロボット、溶接機、エレベータ、医療機器、etc
定格電流400A以上
TSCシリーズ（2段フィルタ）
- 推奨品
- UL1283
サーボモータ、インバータを有する装置の雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz超高減衰タイプ

定格電流

400A 600A

オプション

-H

用途

太陽光発電システム（系統側）、大型製造設備向け
定格電流400A以上
TSDシリーズ（2段フィルタ）
- 新製品
- 推奨品
- 無償貸し出し対象
- UL60939
モータドライブシステム向け超高減衰・耐飽和性能向上タイプ

定格電流

400A 600A 800A 1000A

オプション

-

用途

電源回生コンバータを有する大型設備、大型製造装置

オプションの説明

-H：高透磁率チョークコイル品（超低域高減衰）

1段フィルタ（汎用）

低域周波数帯域用
NACシリーズ（1段フィルタ）
- 新製品
- 推奨品
- UL1283
雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用タイプ
※4kV耐圧モデル有（医療機器向け）

定格電流

4A 6A 10A 16A 20A 30A 40A 50A 60A

オプション

-D(4-30A)、-F(40-60A)

用途

スイッチング電源の複数台使用、単相インバータ、etc
超低域周波数帯域用
NAHシリーズ（1段フィルタ）
- 新製品
- 推奨品
- UL1283
雑音端子電圧抑制用ノイズフィルタ
9kHz-1MHz（超低域周波数）汎用タイプ
※4kV耐圧モデル有（医療機器向け）

定格電流

6A 10A 16A 20A 30A 40A 50A 60A

オプション

-D(6-30A)、-F(40-60A)

用途

スイッチング電源の複数台使用、単相インバータまたはサーボモータを有するロボット、医療機器、etc
小型・ねじタイプ
EACシリーズ（1段フィルタ）
- UL1283
雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用小型タイプ

定格電流

3A 6A 10A 16A 20A 30A

オプション

-D

用途

スイッチング電源の複数台使用、単相インバータ、etc
小型・スクリューレスタイプ
ESCシリーズ（1段フィルタ）
- UL1283
雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用小型スクリューレスタイプ

定格電流

3A 6A 10A 16A

オプション

-D

用途

スイッチング電源の複数台使用、単相インバータ、etc

オプションの説明

1段フィルタ（医療用）

低域周波数帯域用
NAMシリーズ（1段フィルタ）
- 新製品
- 推奨品
- UL1283
医療機器向け雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用低漏洩電流タイプ
※4kV耐圧モデル有

定格電流

4A 6A 10A 16A 20A 30A 40A 50A 60A

オプション

-D(4-30A)

用途

スイッチング電源の複数台使用、内視鏡、医療機器、etc
超低域周波数帯域用
NAHシリーズ（1段フィルタ）
- 新製品
- 推奨品
- UL1283
雑音端子電圧抑制用ノイズフィルタ
9kHz-1MHz（超低域周波数）汎用タイプ
※4kV耐圧モデル有（医療機器向け）

定格電流

6A 10A 16A 20A 30A 40A 50A 60A

オプション

-D(6-30A)、-F(40-60A)

用途

スイッチング電源の複数台使用、単相インバータまたはサーボモータを有するロボット、医療機器、etc
小型・ねじタイプ
EAMシリーズ（1段フィルタ）
- UL1283
医療機器向け雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用小型低漏洩電流タイプ

定格電流

3A 6A 10A 16A 20A 30A

オプション

-D

用途

スイッチング電源の複数台使用、内視鏡、医療機器、etc
小型・スクリューレスタイプ
ESMシリーズ（1段フィルタ）
- UL1283
医療機器向け雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz汎用小型低漏洩電流スクリューレスタイプ

定格電流

3A 6A 10A 16A

オプション

-D

用途

スイッチング電源の複数台使用、内視鏡、医療機器、etc

オプションの説明

2段フィルタ（汎用）

低域周波数帯域用
NBCシリーズ（2段フィルタ）
- UL1283
雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz高減衰タイプ

定格電流

6A 10A 16A 20A 30A

オプション

-D

用途

スイッチング電源の複数台使用、単相インバータ、etc
広帯域用
NBHシリーズ（2段フィルタ）
- UL1283
雑音端子電圧抑制用ノイズフィルタ
9kHz-10MHz（広帯域）高減衰タイプ
※4kV耐圧モデル有（医療機器向け）

定格電流

6A 10A 16A 20A 30A

オプション

-D

用途

スイッチング電源の複数台使用、単相インバータまたはサーボモータを有するロボット、医療機器、etc

オプションの説明

-D：DINレール取付けタイプ

2段フィルタ（医療用）

低域周波数帯域用
NBMシリーズ（2段フィルタ）
- UL1283
医療機器向け雑音端子電圧抑制用ノイズフィルタ
150kHz-1MHz高減衰低漏洩電流タイプ、4kV耐圧タイプ

定格電流

6A 10A 16A 20A 30A

オプション

-D

用途

スイッチング電源の複数台使用、内視鏡、医療機器、etc
広帯域用
NBHシリーズ（2段フィルタ）
- UL1283
雑音端子電圧抑制用ノイズフィルタ
9kHz-10MHz（広帯域）高減衰タイプ
※4kV耐圧モデル有（医療機器向け）

定格電流

6A 10A 16A 20A 30A

オプション

-D

用途

スイッチング電源の複数台使用、単相インバータまたはサーボモータを有するロボット、医療機器、etc

オプションの説明

-D：DINレール取付けタイプ

三相4線式　1段/2段フィルタ（汎用）

YACシリーズ（2段フィルタ）
- 新製品
- 推奨品
EU圏向け、サーボモータ・インバータを有する大型印刷機、蓄電システムに最適な三相4線式ノイズフィルタ

定格電流

25A 36A 64A 80A 120A 160A 200A 300A

オプション

-

用途

大型印刷機、UPS、再生可能エネルギー、照明・ビル設備、医療機器、etc

外部パルス電圧対策用（1段フィルタ）

汎用タイプ
NAPシリーズ（1段フィルタ）
- 新製品
- 推奨品
- UL1283
外来ノイズによる装置の誤動作抑制用ノイズフィルタ
外部インパルス高減衰タイプ
※4kV耐圧モデル有（医療機器向け）

定格電流

4A 6A 10A 16A 20A 30A 40A 50A 60A

オプション

-D(4-30A)、-F(40-60A)

用途

PLC、コンピュータを有する産業機器、etc
小型・ねじタイプ
EAPシリーズ（1段フィルタ）
- UL1283
外来ノイズによる装置の誤動作抑制用ノイズフィルタ
小型外部インパルス減衰タイプ

定格電流

3A 6A 10A 16A 20A 30A

オプション

-D

用途

PLC、コンピュータを有する産業機器、etc
小型・スクリューレスタイプ
ESPシリーズ（1段フィルタ）
- UL1283
外来ノイズによる装置の誤動作制御用ノイズフィルタ
小型外部インパルス減衰スクリューレスタイプ

定格電流

3A 6A 10A 16A

オプション

-D

用途

PLC、コンピュータを有する産業機器、etc

オプションの説明

スイッチング電源出力用

±電源用 ※単電源用としても使用可能

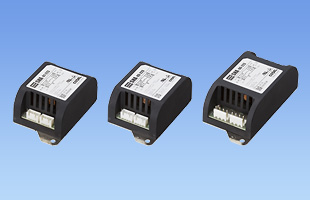

SNAシリーズ（1段フィルタ）
- UL60950-1
スイッチング電源の出力高周波ノイズ抑制用ノイズフィルタ
DC±50V

定格電流

1A 3A 6A

オプション

-D、-T（6A）、-DT（6A）

用途

アナログ回路（アペアンプ等）の±電源用ノイズフィルタ
単電源用（ピーク電流有）

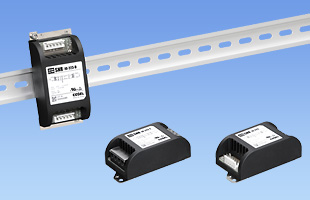

SNRシリーズ（1段フィルタ）
- UL60950-1
スイッチング電源の出力高周波ノイズ抑制用単出力ノイズフィルタ
DC50V

定格電流

10A

オプション

-D、-T、-DT

用途

アナログ回路の電源用ノイズフィルタ
