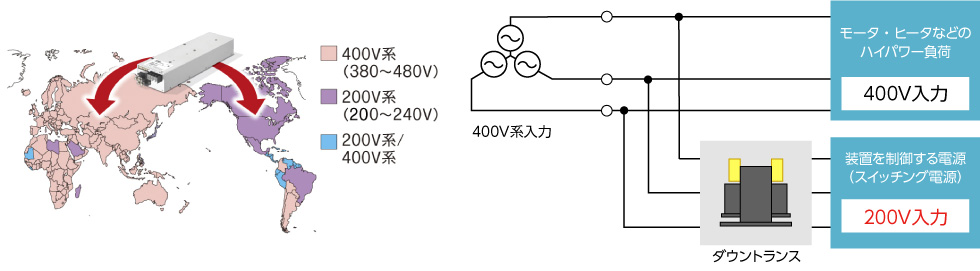

国内中心ビジネスから海外へビジネスを広げる場合、仕向け地の給電電圧が異なるのでトランス追加又は電源仕様の変更が必要になります。
日本国内 ：２００V系
↓ 電源系統の電圧が異なる
EU・中国など海外：４００V系
＜対応方法＞ ◆ダウントランスを入れる ⇒ そのトランスが重くて大きい
◆４００V対応電源に置き換える ⇒ 置き換え評価設計の工数増
開発装置の省エネを検討するため、RFアンプの消費電力を低減したい。
そこで最新の耐圧65VのFETを使用すれば損失低減をすることができます。
しかしながら、65V給電の電源を探すと以下課題があります。

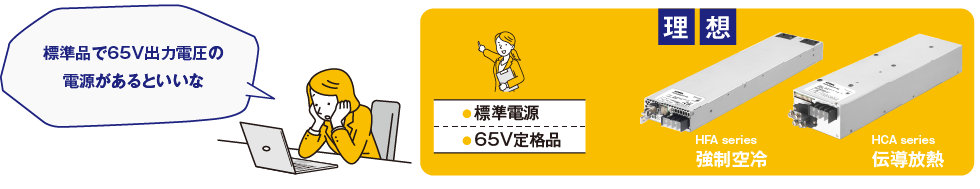

- ■標準カタログ電源を採用したいが、定格電圧の上限48V品が主流である。
- ■カスタム電源を検討するとコストが合わない。

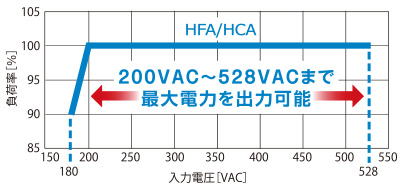

- ■広入力電圧範囲
（3Φ 180V～528VAC）で仕向け地電源に対応 - ■三相交流結線方式のスター結線（Y結線・星型結線）及びデルタ結線（Δ結線）に対応
- ■ラインナップ
RF-AMPに最適な65V出力を標準ラインナップ
※HFAは新たに90V、130V、200V、300V出力を追加 - ■幅広い出力可変
48V：24V～55.2V
65V：32.5V～74.75V
90V ：45V～105V
130V：65～170V
200V：100～260V
300V：200V～400V
HFA/HCAシリーズは、広入力電圧範囲と広出力電圧範囲でお客様のコトづくりに貢献します。

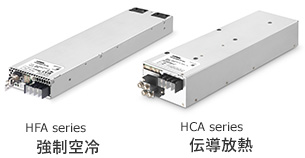

ご使用環境に応じて、強制空冷タイプ、伝導放熱タイプを選択してご使用いただくことが可能となります。
- ■最大並列運転
10台並列運転が可能 - ■最大 1,000V※
（耐圧 2,000VACを実現）
※出力-FG間は2000VACと高い耐電圧性能を実現しました。安全規格に関してはお問い合わせください。 - ■高電圧と容量アップ対応
直列並列を組み合わせることで、自由度の高い電圧・容量構成が可能

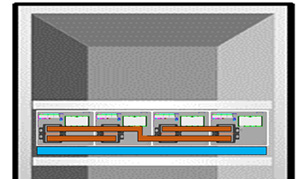

4台横に並べても、横幅が440mmなので、19インチラックに最適
HFA/HCAシリーズラインナップ
HFA3500TF
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| HFA3500TF-48 | 3504W | 48V 73A |
| HFA3500TF-65 | 3510W | 65V 54A |
| HFA3500TF-90 | 3510W | 90V 39A |
| HFA3500TF-130 | 3510W | 130V 27A |
| HFA3500TF-200 | 3500W | 200V 17.5A |
| HFA3500TF-300 | 3510W | 300V 11.7A |
HCA3500TF
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| HCA3500TF-48 | 3504W | 48V 73A |
| HCA3500TF-65 | 3510W | 65V 54A |
