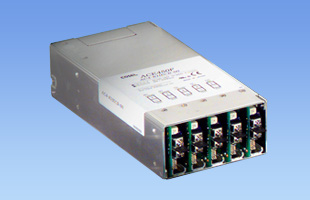

ACE450F

  • 生産中止 （2025年10月17日）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1取得
  • 電安法準拠 ※ （DC入力時は除く）UL60601-1
  • EN60601-1取得：Hオプション
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA
定格入力：AC85 ～ 264V 1Φ
定格出力電力：450W
スロット数：5
出力電圧：2V、3.3V、5V、7.5V、12V、15V、18V、24V、34V、48V、±5、±12、±15、±24、5V/5V、5V/12V、5V/24V
出力電圧を各種出力モジュールの組み合わせで自由に構成できるマルチスロットタイプ
高調波電流規制対応（IEC61000-3-2適合）
ワイド入力（AC85 ～ 264V）
リモートコントロール, 各種アラームを標準装備

無償補償期間3年

技術的特徴

ハーネス、ファンユニット

種類 型番 説明 PDF DXF
端子接続金具
B-ACE-7 電源端子にファストン端子を接続可能にする金具です。 PDFダウンロード -
B-ACE-8 電源端子への接続を容易にするための単出力用金具です。 PDFダウンロード -
B-ACE-9 出力モジュールを2 台直列接続するための銅バーです。 PDFダウンロード -
ファンユニット
FAN-AC4 ACE450F/650F用のファンユニットです。
（標準仕様）		 PDFダウンロード -
FAN-AC4-F ACE450F/650F用のファンユニットです。
（F仕様：逆エアーフロー）		 PDFダウンロード -
FAN-AC4-K ACE450F/650F用のファンユニットです。
（K仕様：低速ファン）		 PDFダウンロード -
FAN-AC4-T ACE450F/650F用のファンユニットです。
（T仕様：フィルター付き）		 PDFダウンロード -
ハーネス
H-SN-14 補助出力・PR信号を使用するときに使用するハーネスです。 PDFダウンロード -
H-SN-16 出力モジュールの全機能を使用するときに使用するハーネスです。 PDFダウンロード -
H-SN-17 出力モジュールのリモートセンシング以外の機能を使用するときに使用するハーネスです。 PDFダウンロード -
H-SN-18 用途につきましてはカタログ、または各適合モデル内の別売オプションパーツを参照願います。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

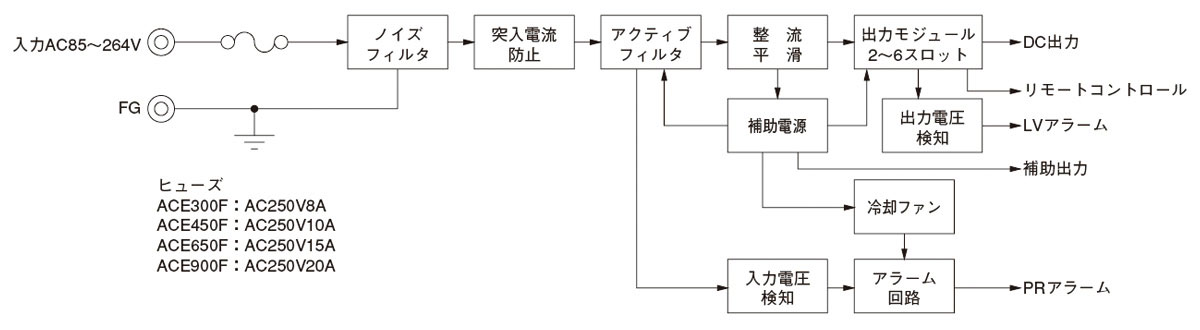

ブロックダイヤグラム

/tool/tag/fig/blo_ace450f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-10-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　10A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

  • AME600F

    • 推奨品
    • UL62368-1
    • C-UL (CSA62368-1)
    • EN62368-1
    • ANSI/AAMI ES60601-1
    • EN60601-1 3rd
    • IEC60601-1-2 4th 準拠
    • RoHS

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：600W
    スロット数：4
    出力電圧：3.3V、5V、7.5V、12V、15V、24V、36V、48V、65V、75V、100V、24V/24V

AC(1)　□(2)　-　□(3)　□(4)　□(5)　□(6)　□(7)　□(8)　-　□□(9)　-　□□(10)　

(1)略シリーズ名
(2)略最大電力
　4：ACE450F(AC4)
(3)スロット6
(4)スロット5
(5)スロット4
(6)スロット3
(7)スロット2
(8)スロット1
(9)並列コード
(10)オプション（直列コード）
詳細は取扱説明項5.1「オプション説明」をご参照ください。
UL60601-1, EN60601-1取得。 詳細は取扱説明項7, 「医用電気機器対応」をご参照ください。
※機種によってスロット数は異なります。
※スロット不要の場合は「0」をご指定ください。
カタログダウンロード

入力モジュール

項目 仕様
入力電圧 AC85 ～ 264V 1Φ or DC120 ～ 350V ※
出力 スロット数 4
総合最大
出力電力		 AC90～150V 250W
AC170～264V 300W
使用温・湿度 -20 ～ +70℃, 20 ～ 90%RH（結露なし）
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1),
EN62368-1取得, 電安法準拠 ※ （DC入力時は除く）
UL60601-1, EN60601-1取得：Hオプション
雑音端子電圧 FCC-B, VCCI-B, CISPR22-B, EN55022-B 準拠
高調波電流 IEC61000-3-2 準拠 ※
構造 外形寸法（W×H×D） 103×63.5×254mm
質量 1.7kg max
冷却方法 強制空冷（ファン内蔵）
無償補償期間 3年
テクニカルデータ 特性データ
信頼性
推定寿命データ
安全規格認定証
EMCデータ
CAD

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください


カタログ（外形図含む）
取扱説明

出力モジュール

項目 仕様
モジュールコード L M N P R
使用スロット数 1 1 1 1 1
出力 電力 33W 50W 60W 60W 60W
電圧・電流 3.3V 10A 5V 10A 12V 5A 15V 4A 24V 2.5A
電圧可変範囲 2.60 ～ 3.60V 4.00 ～ 5.50V 9.00 ～ 13.2V 13.2 ～ 16.5V 19.2 ～ 26.4V
付属機能 過電流保護
定格電流の105％ minで動作、 自動復帰
過電圧保護 4.00 ～ 5.25V 定格電圧の115 ～ 140％ で動作
リモートコントロール
可能
リモートセンシング
－
その他
－
項目 仕様
モジュールコード A B C D E F G H J K
使用スロット数 1 1 1 1 1 1 1 1 1 1
出力 電力 52W 85.8W 130W 135W 156W
（ピーク168W）		 150W
（ピーク180W）		 153W
（ピーク180W）		 156W
（ピーク192W）		 153W
（ピーク187W）		 153.6W
（ピーク192W）
電圧・電流 2V 26A 3.3V 26A 5V 26A 7.5V 18A 12V 13A
（ピーク14A）		 15V 10A
（ピーク12A）		 18V 8.5A
（ピーク10A）		 24V 6.5A
（ピーク8A）		 34V 4.5A
（ピーク5.5A）		 48V 3.2A
（ピーク4A）
電圧可変範囲 1.60 ～ 2.60V 2.60 ～ 3.60V 4.00 ～ 5.50V 6.00 ～ 8.20V 9.00 ～ 13.2V 13.2 ～ 16.5V 16.5 ～ 19.2V 19.2 ～ 26.4V 27.2 ～ 37.4V 38.4 ～ 52.8V
付属機能 過電流保護
定格電流の105％ min、 ピーク電流のあるものはピーク電流の101％ minで動作、 自動復帰
過電圧保護 3.00 ～ 4.80V 4.00 ～ 5.25V 定格電圧の115 ～ 140％ で動作
リモートコントロール
可能
リモートセンシング
可能
その他
－
項目 仕様
モジュールコード 2A 2B 2C 2D 2E 2F 2G 2H 2J 2K
使用スロット数 2 2 2 2 2 2 2 2 2 2
出力 電力 120W 198W 300W 300W 300W
（ピーク408W）		 300W
（ピーク405W）		 306W
（ピーク414W）		 336W
（ピーク480W）		 340W
（ピーク476W）		 336W
（ピーク480W）
電圧・電流 2V 60A 3.3V 60A 5V 60A 7.5V 40A 12V 25A
（ピーク34A）		 15V 20A
（ピーク27A）		 18V 17A
（ピーク23A）		 24V 14A
（ピーク20A）		 34V 10A
（ピーク14A）		 48V 7A
（ピーク10A）
電圧可変範囲 1.60 ～ 2.60V 2.60 ～ 3.60V 4.00 ～ 5.50V 6.00 ～ 8.20V 9.00 ～ 13.2V 13.2 ～ 16.5V 16.5 ～ 19.2V 19.2 ～ 26.4V 27.2 ～ 37.4V 38.4 ～ 52.8V
付属機能 過電流保護
定格電流の105％ min、 ピーク電流のあるものはピーク電流の101％ minで動作、 自動復帰
過電圧保護 3.00 ～ 4.80V 4.00 ～ 5.25V 定格電圧の115 ～ 140％ で動作
リモートコントロール
可能
リモートセンシング
可能
その他
－
項目 仕様
モジュールコード Y W Z 9
使用スロット数 1 1 1 1
出力 電力※ 50W 76.8W 75W 76.8W
電圧 ±5V ±12V ±15V ±24V
電流1※ 3A 3.2A 2.5A 1.6A
電流2※ 7A 4.2A 3.5A 2.5A
ピーク電流※ － 5A 4A －
電圧可変範囲 4.99 ～ 6.00V 9.60 ～ 13.2V 13.2 ～ 16.5V 19.2 ～ 26.4V
付属機能 過電流保護
定格電流の105％ min、 ピーク電流のあるものはピーク電流の101％ minで動作、 自動復帰
過電圧保護 6.90 ～ 8.40V 13.8 ～ 16.8V 17.25 ～ 21.0V 27.6 ～ 33.6V
リモートコントロール
可能
リモートセンシング
－
その他
－
項目 仕様
モジュールコード Q V
使用スロット数 1 1
出力 電力※ 153.6W 165W
電圧 ±12V ±15V
電流1※ 6.4A 5.5A
電流2※ 8A 7A
ピーク電流※ 10A 8A
電圧可変範囲 9.60 ～ 13.2V 13.2 ～ 16.5V
付属機能 過電流保護
定格電流の105％ min、 ピーク電流のあるものはピーク電流の101％ minで動作、 自動復帰
過電圧保護 定格電圧の115 ～ 140％ で動作
リモートコントロール
可能
リモートセンシング
－
その他
－
項目 仕様
モジュールコード S T U
使用スロット数 1 1 1
出力 電力 75W 100.4W 100.4W
電圧・電流 V1 ：
5V 10A		 V2 ：
5V 5A		 V1 ：
5V 10A		 V2 ：
12V 4.2A		 V1 ：
5V 10A		 V2 ：
24V 2.1A
電圧可変範囲 4.99 ～ 5.50V 3.00 ～ 5.50V 4.99 ～ 5.50V 7.50 ～ 13.2V 4.99 ～ 5.50V 15.0 ～ 26.4V
付属機能 過電流保護
定格電流の105％ minで動作、 自動復帰
過電圧保護
定格電圧の115 ～ 140％ で動作
リモートコントロール
可能
リモートセンシング
－
その他
－

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
また、入力端子の向きを出力モジュールと同一面に変更できる 「 Ｉ モジュール」 も準備しております。詳細はカタログ･取扱説明をご参照ください。
