ADシリーズ

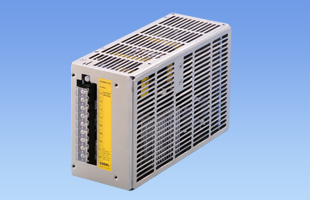

AD960

  • 生産中止 （2011年11月30日）
  • -
  • RoHS
    UL・C-UL
    CSA
    TUV
生産中止：2012年11月
定格入力：AC85 ～ 132V / 170 ~ 264V 1Φ
定格出力電力：960W
-

無償補償期間2年

技術的特徴

種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

ブロックダイヤグラム

  • AEA1000F

    • 新製品
    • 推奨品
    • 無償貸し出し対象
    • UL62368-1
    • ANSI/AAMI ES 60601-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1. CAN/CSA-C22.2 No.60601-1)
    • EN62368-1
    • EN60601-1 3rd
    • EN62477-1 (OVCⅢ)
    • RoHS

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：1000W
    出力電圧：24V, 36V, 48V

AD(1)　　960(2)　　-　　24(3)　

(1)シリーズ名
(2)定格出力電力
(3)定格出力電圧
カタログダウンロード

AD960仕様（概要）

機種 AD960-24 AD960-30
入力電圧
出力 電力 960W　強制通風
480W（ピーク:960W）　自然空冷		 960W　強制通風
480W（ピーク:960W）　自然空冷
電圧・電流 24V 40A　強制通風
24V 20A（ピーク:40A）　自然空冷		 30V 32A　強制通風
30V 16A（ピーク:32A）　自然空冷
電圧可変範囲
適応規格 安全規格 -
構造 外形寸法（W×H×D） -
冷却方法 -
テクニカルデータ 特性データ - -
推定寿命データ - -
EMCデータ - -
信頼性 -
MTBF - -

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
