CBSシリーズ

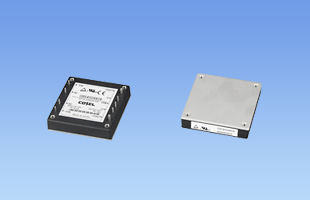

CBS450

生産中止（2024年5月20日）
UL60950-1
C-UL
EN62368-1

定格入力：DC18 ～ 36V, DC36 ～ 76V ※
定格出力電力：450W
出力電圧：24V、28V、32V
※機種により入力電圧範囲は異なります

高信頼を要求されるDC24V，DC48V給電システムに最適な
DC / DCコンバータ
世界の通信機器業界の標準パッケージであるハーフブリックサイズ（W×H×D:57.9×12.7×61.0mm）
金属基板の使用で、高電力密度・大電力出力を実現
広い出力電圧可変範囲により、任意の出力電圧設定が可能
過電流保護・過電圧保護・過熱保護回路付き
リモートコントロール可能（入力電圧印加状態でリモートコン
トロールによる過電圧保護・過熱保護のリセットが可能）
アルミ電解 / タンタル電解コンデンサ未使用

無償補償期間5年

技術的特徴

種類	型番	説明	PDF	DXF
ヒートシンク
	F-CBS-F1	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F2	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-CBS-F3	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F4	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-CBS-F5	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-CBS-F6	TUNS100、CBS、DHS200、DHS250シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

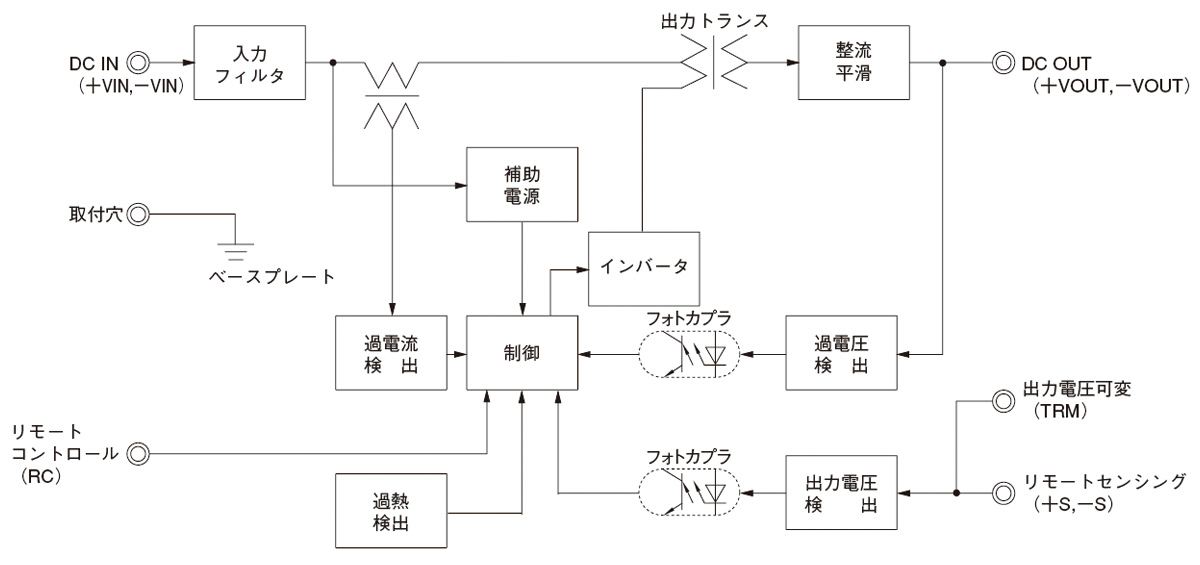

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

CHS400
- 推奨品
- UL60950-1
- C-UL (CSA60950-1)
- EN62368-1
定格入力：DC18 ～ 36V、DC36 ～ 76V
定格出力電力：318～400W
出力電圧：10V､12V､15V､24V、28V、32V、48V

CB⁽¹⁾　S⁽²⁾　450⁽³⁾　48⁽⁴⁾　28⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
24：DC18 ～ 36V
48：DC36 ～ 76V
(5)定格出力電圧
(6)オプション
R：リモートコントロール
（正論理）
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）

カタログダウンロード

CBS450仕様（概要）

機種		CBS4504824	CBS4504828	CBS4504832
入力電圧		DC38 ～ 60V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	456W	448W	400W
	電圧・電流	24V 19A	28V 16A	32V 12.5A
	電圧可変範囲	内部固定（TRMオープン）外付けVRにて可変可能19.2 ～ 26.0V	内部固定（TRMオープン）外付けVRにて可変可能16.8 ～ 32.2V	内部固定（TRMオープン）外付けVRにて可変可能25.6 ～ 35.2V
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	57.9×12.7×61.0mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-
	EMCデータ
	信頼性
	MTBF
