CQHSシリーズ

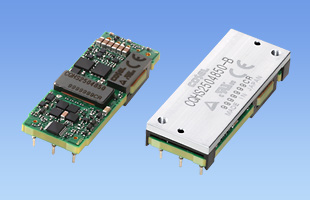

CQHS250

  • 量産中（新規設計非推奨）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：DC36 ～ 76V
定格出力電力：250W
出力電圧：32V､50V

高信頼を要求されるDC48V給電システムに最適
高電力密度・大電力出力
外部出力電圧可変可能

無償補償期間5年

技術的特徴

  • 出力電圧可変
  • リモートコントロール
  • リモートセンシング
種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル

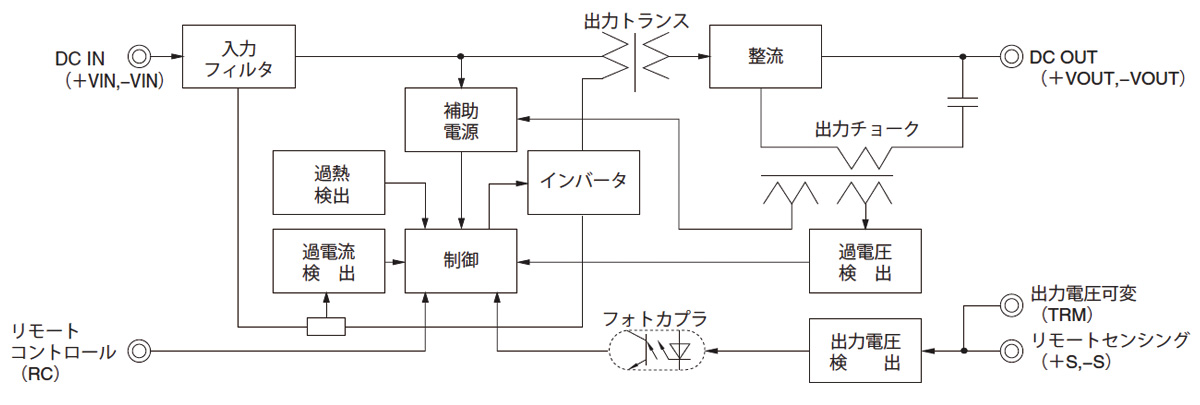

ブロックダイヤグラム

/tool/tag/fig/blo_cqhs250.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

CQH(1)　S(2)　250(3)　48(4)　50(5)　-　□(6)　


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
48：DC36 ～ 76V
(5)定格出力電圧
(6)オプション
R：リモートコントロール
（正論理）
N：過熱保護自動復帰
B：ベースプレート付き
L2：ピン長さ5.3mm

カタログダウンロード

CQHS250仕様（概要）

機種 CQHS2504832 CQHS2504850
入力電圧 DC36 ～ 76V DC36 ～ 76V
出力 電力 252.8W 250W
電圧・電流 32V 7.9A 50V 5.0A
電圧可変範囲 内部固定（TRMオープン） 外付けVRにて可変可能26.88 ～ 35.20V 内部固定（TRMオープン） 外付けVRにて可変可能45.0 ～ 55.0V
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1
構造 外形寸法（W×H×D） 57.9×10.5×22.76mm58.4×12.7×23.26mm
冷却方法 自然空冷 / 強制通風 / 伝導冷却
テクニカルデータ 特性データ
推定寿命データ - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
