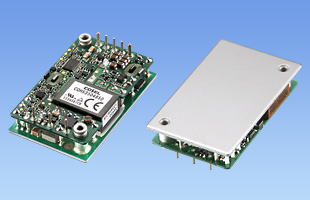

CQHS350｜CQHSシリーズ｜電源｜製品情報

CQHSシリーズ

定格入力：DC36 ～ 65V
定格出力電力：350W
出力電圧：32V､50V

高信頼を要求されるDC48V給電システムに最適
高電力密度・大電力出力
外部出力電圧可変可能

無償補償期間5年

専用ヒートシンク

種類	型番	説明	PDF	DXF
ヒートシンク
	F-QB-F1	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-QB-F2	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-QB-F3	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-QB-F4	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-
	F-QB-F5	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（横型）	PDFダウンロード	-
	F-QB-F6	TUNS50,CQHS300,CQHS350,DHS50,DHS100シリーズ用のヒートシンクです。（縦型）	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ	DXF	標準モデル

CQH⁽¹⁾　S⁽²⁾　350⁽³⁾　48⁽⁴⁾　50⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
48：DC36 ～ 76V
(5)定格出力電圧
(6)オプション
R：リモートコントロール
（正論理）
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）

機種		CQHS3504832	CQHS3504850
入力電圧		DC36 ～ 65V	DC36 ～ 65V
出力	電力	352W	350W
	電圧・電流	32V 11A	50V 7A
	電圧可変範囲	内部固定（TRMオープン）外付けVRにて可変可能26.88 ～ 35.20V	内部固定（TRMオープン）外付けVRにて可変可能45.0 ～ 55.0V
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	57.9×12.7×36.8mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-
	EMCデータ
	信頼性
	MTBF
