DCS1400B｜DCSシリーズ｜電源｜製品情報

DCSシリーズ

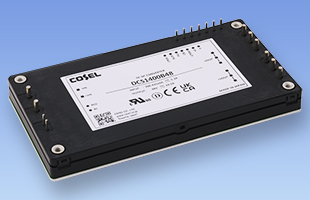

DCS1400B

DCS1400B

新製品
推奨品
UL62368-1
C-UL (equivalent to CAN/CSA-C22.2No.62368-1)
EN62368-1 取得

定格入力：200 ～ 435VDC
定格出力電力：1400W
出力電圧：12V、24V、28V、36V、48V、65V

分散型電源システムの構成に最適なDC / DCコンバータ
広い出力電圧可変範囲により、任意の出力電圧設定が可能
出力電圧は0V近くまで可変対応
定電流動作可能
ORing MOSFET内蔵（オプション：-P2) ※DCS1400B65は除く

無償補償期間5年

技術的特徴

出力電圧可変
リモートコントロール
リモートセンシング
アラーム
並列運転
AUX

種類	型番	説明	PDF	DXF

取扱説明
アプリケーションマニュアル
パターンレイアウトデータ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

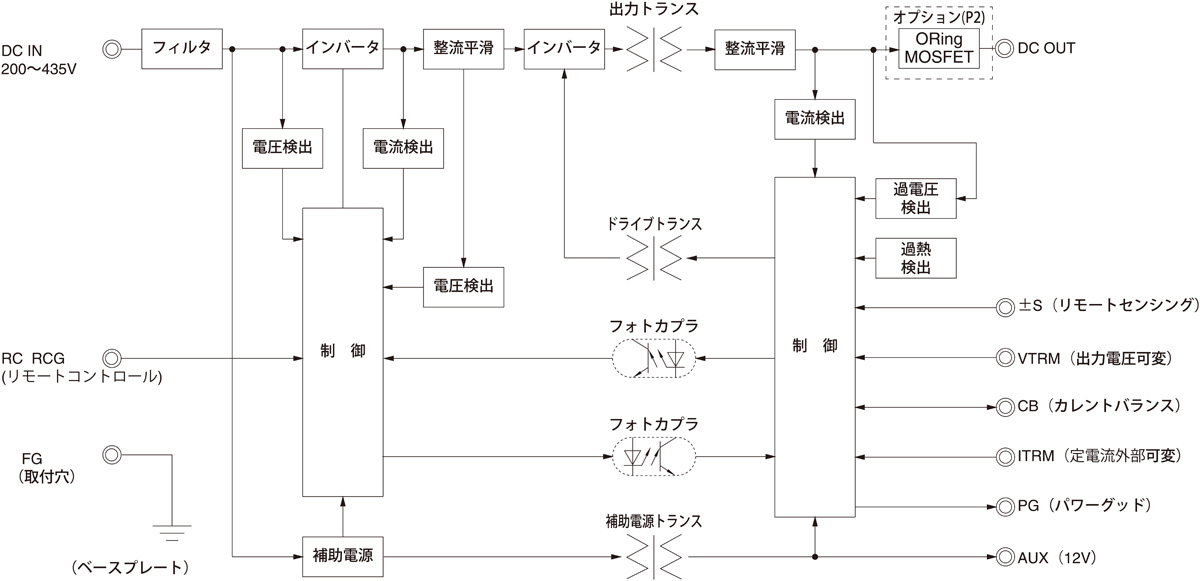

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

DC⁽¹⁾　S⁽²⁾　1400⁽³⁾　B⁽⁴⁾　28⁽⁵⁾　-　□⁽⁶⁾

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)B：200 ～ 435VDC
(5)定格出力電圧
(6)オプション
　T：ヒートシンク取付け穴
　　（Φ3.4 貫通穴）
　R：リモートコントロール
　　（正論理）
　N1：過熱保護自動復帰
　P2：ORing MOSFET 内蔵　※DCS1400B65は除く

カタログダウンロード

DCS1400B仕様（概要）

機種		DCS1400B12	DCS1400B24	DCS1400B28	DCS1400B36	DCS1400B48	DCS1400B65
入力電圧		200 ～ 435VDC	200 ～ 435VDC	200 ～ 435VDC	200 ～ 435VDC	200 ～ 435VDC	200 ～ 435VDC
出力	電力	1200W	1404W	1400W	1404W	1401.6W	1404W
	電圧・電流	12V 100A	24V 58.5A	28V 50A	36V 39A	48V 29.2A	65V 21.6A
	電圧可変範囲	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の0 ～ 120%）	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の0 ～ 120%）	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の0 ～ 120%）	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の0 ～ 120%）	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の0 ～ 120%）	内部固定（VTRMオープン）外付けVR、または外部電圧印加で可変可能（定格電圧の0 ～ 120%）
適応規格	安全規格	UL62368-1, C-UL (equivalent to CAN/CSA-C22.2No.62368-1), EN62368-1 取得
構造	外形寸法（W×H×D）	116.8×12.7×61.0mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
