KLシリーズ

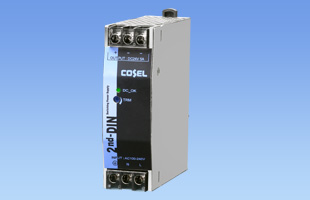

KLNA120F

  • 量産中
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • UL508
  • 電安法準拠
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：AC85 ～ 264V 1Φ
定格出力電力：120W
出力電圧：24V、48V

DIN（35mm）レール取付対応
広い動作周囲温度範囲
入出力端子台はブロック端子とヨーロッパ端子の2タイプを用意
SEMI F-47規格対応可

無償補償期間5年（取扱説明書参照）

技術的特徴

  • 出力電圧可変
  • 運転表示
種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

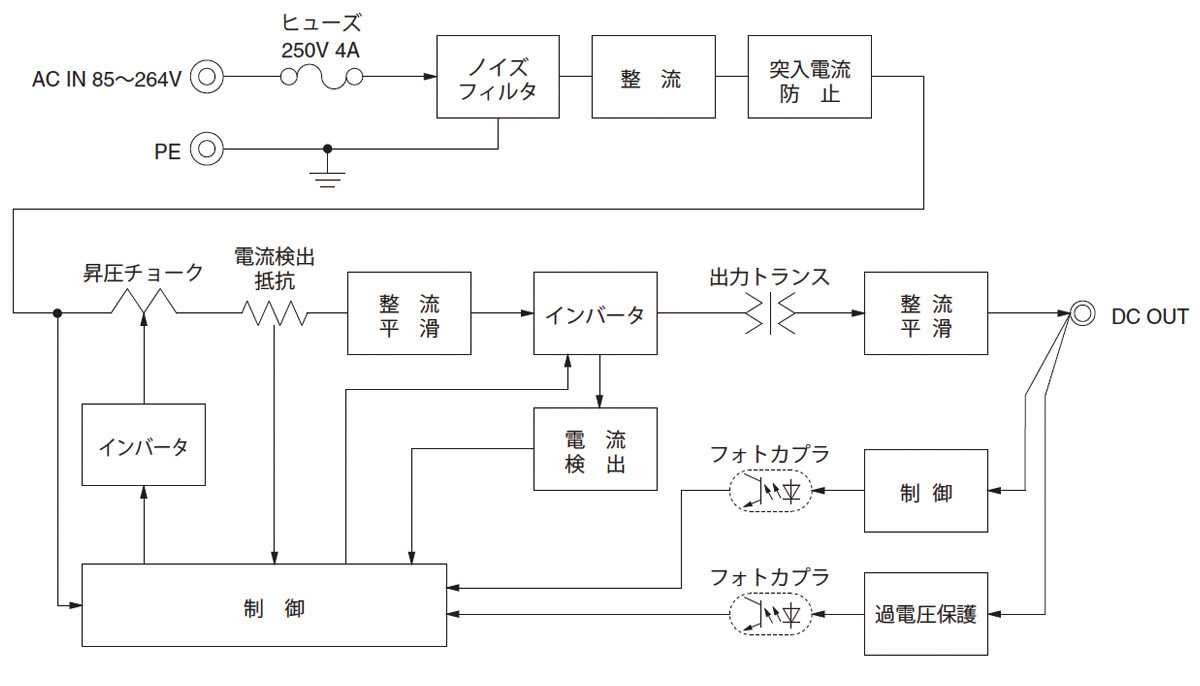

ブロックダイヤグラム

/tool/tag/fig/blo_klna120f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-04-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　4A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

KL□(1)　A(2)　120(3)　F(4)　-　□□(5)　-　□(6)　


(1)シリーズ名
KLE：ヨーロッパ端子タイプ
KLN：ブロック端子タイプ
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーティング
N2：ネジ取付対応

カタログダウンロード

KLNA120F仕様（概要）

機種 KLNA120F-24 KLNA120F-48
入力電圧 AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※
出力 電力 120W 120W
電圧・電流 24V 5A 48V 2.5A
電圧可変範囲 21.60 ～ 26.40V 43.20 ～ 52.80V
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1, UL508, 電安法準拠
構造 外形寸法（W×H×D） 38×124×117mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
