LFAシリーズ

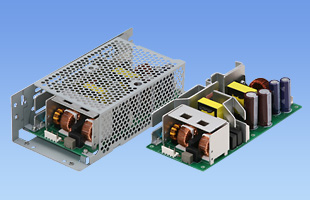

LFA240F

  • 量産中（新規設計非推奨）
  • UL60950-1
  • C-UL （CSA60950-1）
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：AC85 ～ 264V 1Φ
定格出力電力：240W
出力電圧：24V、36V、48V

基板単体の汎用電源
高調波規制対応
ワイド入力

無償補償期間5年（条件付き）

技術的特徴

  • 基板単体
  • SN：シャーシ・カバー付タイプ
ハーネス
種類 型番 説明 PDF DXF
ハーネス
H-IN-5 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-10 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-IN-12 入力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-OU-11 出力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-12 出力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-31 出力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-OU-32 出力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-RC-1 オプション：－Rに対応するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（SNオプション含む）
T：端子台垂直タイプ
3D CADデータ STEP 標準モデル（SNオプション含む）
IGES 標準モデル（SNオプション含む）

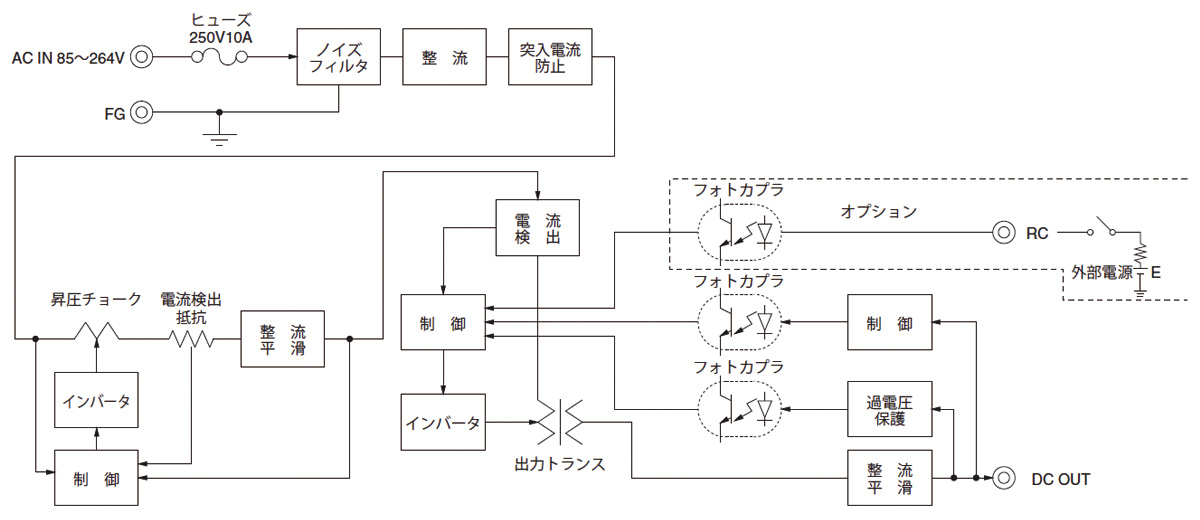

ブロックダイヤグラム

/tool/tag/fig/blo_lfa240f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-06-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　6A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

  • LHA300F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • EN62477-1
    • 電安法準拠
    • RoHS

    定格入力：AC85 ～ 264V 1Φ
    定格出力電力：300W
    出力電圧：12V、24V、48V

  • LHP300F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • EN62477-1
    • 電安法準拠
    • RoHS

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：300W
    出力電圧：24V、30V、36V、42V、48V

LF(1)　A(2)　240(3)　F(4)　-　□(5)　-　□(6)　



(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーテイング
G：低漏洩電流
H：ピーク電流対応
（24Vのみ）
J1：VH（J.S.T.）コネクタ
R：リモートコントロール付
R2：リモートコントロール付
（オプション項参照）
S：シャーシ付
SN：シャーシ・カバー付
T：端子台垂直タイプ
Y：ボリューム付
詳細はオプション項をご参照ください。

カタログダウンロード

LFA240F仕様（概要）

機種 LFA240F-24 LFA240F-24-H LFA240F-36 LFA240F-48
入力電圧 AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※
出力 電力 240W 240W（300W） 241.2W 240W
電圧・電流 24V 10A 24V 10A（ピーク:12.5A） 36V 6.7A 48V 5A
電圧可変範囲 内部固定（オプションY仕様にて可変可能） 内部固定（オプションY仕様にて可変可能） 内部固定（オプションY仕様にて可変可能） 内部固定（オプションY仕様にて可変可能）
適応規格 安全規格 UL60950-1, C-UL （CSA60950-1）, EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 84×46.5×180mm
冷却方法 自然空冷（取扱説明 項3.1, 3.2をご参照ください） ※
テクニカルデータ 特性データ -
推定寿命データ -
EMCデータ -
信頼性
MTBF -

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
