LFAシリーズ

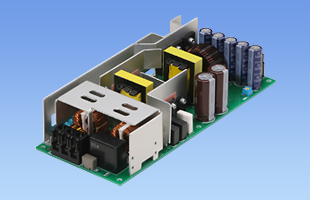

LFA300F

  • 量産中（新規設計非推奨）
  • UL60950-1
  • C-UL （CSA60950-1）
  • EN62368-1
  • 電安法準拠
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：AC85 ～ 264V 1Φ
定格出力電力：300W
出力電圧：3.3V、5V、12V、15V、24V、30V、36V、48V

基板単体の汎用電源
高調波規制対応
ワイド入力

無償補償期間5年（条件付き）

技術的特徴

  • 基板単体
  • SN：シャーシ・カバー付タイプ
ハーネス
種類 型番 説明 PDF DXF
ハーネス
H-IN-13 入力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-IN-14 入力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-11 出力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-12 出力用ハーネス（メーカ：J.S.T.）です。 PDFダウンロード -
H-OU-31 出力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-OU-32 出力用ハーネス（メーカ：Tyco Electronics）です。 PDFダウンロード -
H-RC-1 オプション：－Rに対応するハーネスです。 PDFダウンロード -
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（SNオプション含む）
J：EP（Tyco Electronics）コネクタ（12V 以上）
3D CADデータ STEP 標準モデル（SNオプション含む）
IGES 標準モデル（SNオプション含む）

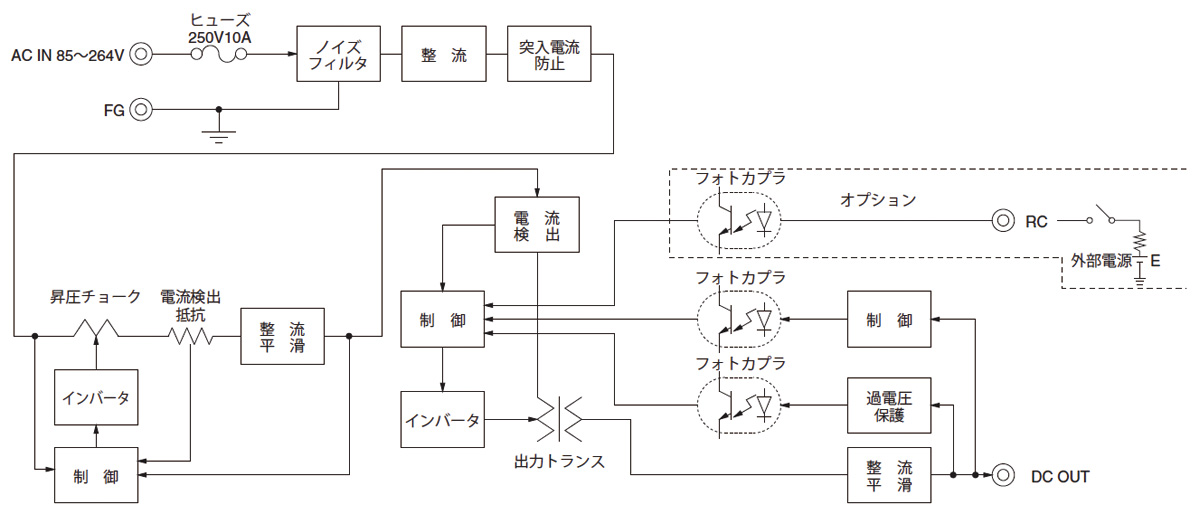

ブロックダイヤグラム

/tool/tag/fig/blo_lfa300f.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • NAC-06-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　6A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

  • LHA300F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • EN62477-1
    • 電安法準拠
    • RoHS

    定格入力：AC85 ～ 264V 1Φ
    定格出力電力：300W
    出力電圧：12V、24V、48V

  • LHP300F

    • 新製品
    • 推奨品
    • UL62368-1
    • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
    • EN62368-1
    • EN62477-1
    • 電安法準拠
    • RoHS

    定格入力：85 ～ 264VAC 1Φ
    定格出力電力：300W
    出力電圧：24V、30V、36V、42V、48V

LF(1)　A(2)　300(3)　F(4)　-　□(5)　-　□(6)　



(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーテイング
G：低漏洩電流
H：ピーク電流対応（24V 以上）
J：EP（Tyco Electronics）コネクタ（12V 以上）
J1：VH（J.S.T.）コネクタ（12V 以上）
R：リモートコントロール付
R2：リモートコントロール付
（オプション項参照）
S：シャーシ付
SN：シャーシ・カバー付
SNF：ファン付（5V, 12V, 24V）
T1：端子台水平タイプ
Y：ボリューム付
詳細はオプション項をご参照ください。

カタログダウンロード

LFA300F仕様（概要）

機種 LFA300F-3R3-TY LFA300F-5-TY LFA300F-12-TY LFA300F-15-TY LFA300F-24-TY LFA300F-24-HTY LFA300F-30-TY LFA300F-36-TY LFA300F-48-TY
入力電圧 AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※
出力 電力 198W 300W 324W 330W 336W 336W（456W） 330W 338.4W 336W
電圧・電流 3.3V 40A 自然空冷
3.3V 60A 強制通風		 5V 40A 自然空冷
5V 60A 強制通風		 12V 17A 自然空冷
12V 27A 強制通風		 15V 14A 自然空冷
15V 22A 強制通風		 24V 12.5A 自然空冷
24V 14A 強制通風		 24V 12.5A（ピーク:19A） 自然空冷
24V 14A（ピーク:19A） 強制通風		 30V 10A 自然空冷
30V 11A 強制通風		 36V 8.4A 自然空冷
36V 9.4A 強制通風		 48V 6.3A 自然空冷
48V 7A 強制通風
電圧可変範囲 2.85 ～ 3.63V 4.50 ～ 5.50V 10.80 ～ 13.20V 13.50 ～ 16.50V 21.60 ～ 27.50V 21.60 ～ 27.50V 27.00 ～ 33.00V 32.40 ～ 39.60V 39.60 ～ 52.80V
適応規格 安全規格 UL60950-1, C-UL （CSA60950-1）, EN62368-1, 電安法準拠
構造 外形寸法（W×H×D） 95×52.5×222mm（端子台含まず）
冷却方法 自然空冷 / 強制通風 （取扱説明 項3.1, 3.2をご参照ください） ※
テクニカルデータ 特性データ -
推定寿命データ -
EMCデータ -
信頼性
MTBF -

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
