LFA30F｜LFAシリーズ｜電源｜製品情報

LFAシリーズ

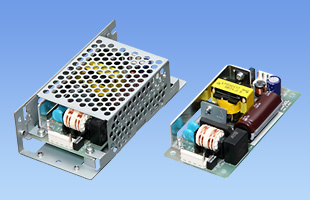

LFA30F

量産中（新規設計非推奨）
UL60950-1
C-UL （CSA60950-1）
EN62368-1
電安法準拠

定格入力：AC85 ～ 264V 1Φ
定格出力電力：30W
出力電圧：3.3V、5V、12V、15V、24V

基板単体の汎用電源
高調波規制対応
ワイド入力

無償補償期間5年（条件付き）

技術的特徴

基板単体
SN：シャーシ・カバー付タイプ

ハーネス

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-5	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-10	入力用ハーネス（メーカ：J.S.T.）です。	PDFダウンロード	-
	H-IN-12	入力用ハーネス（メーカ：Tyco Electronics）です。	PDFダウンロード	-
	H-OU-9	出力用ハーネス、またはコネクタ入出力ノイズフィルタ用ハーネスです（メーカ：J.S.T.）。	PDFダウンロード	-
	H-OU-28	出力用ハーネス（メーカ：Tyco Electronics）です。	PDFダウンロード	-
	H-RC-1	オプション：－Rに対応するハーネスです。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル（SNオプション含む）
3D CADデータ	STEP	標準モデル（SNオプション含む）
3D CADデータ	IGES	標準モデル（SNオプション含む）

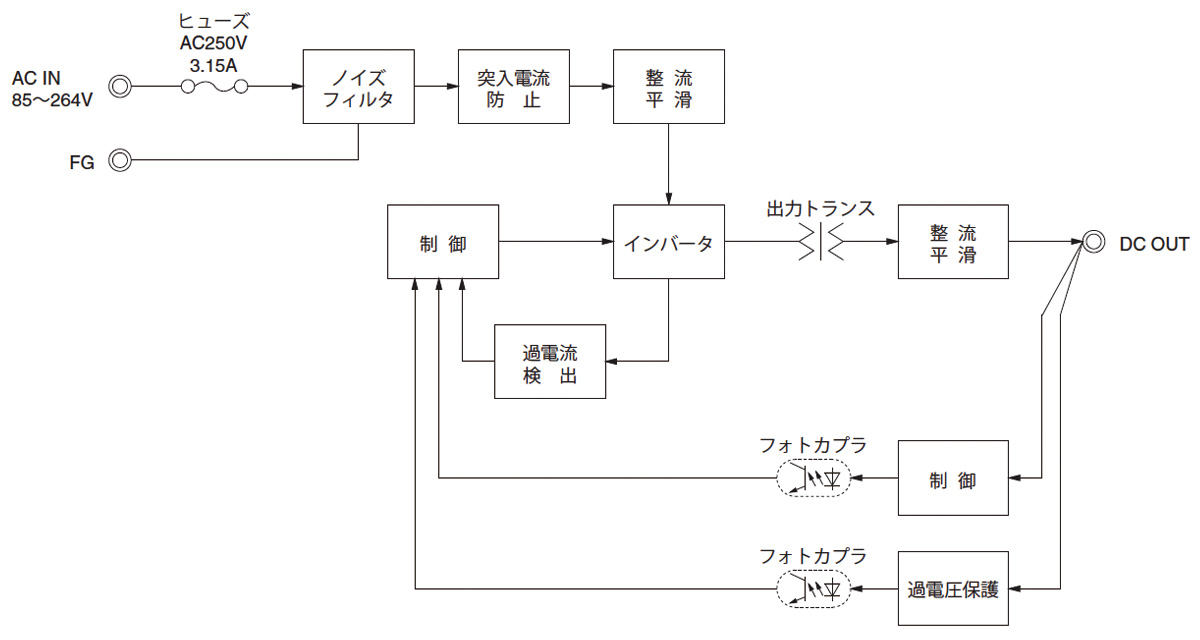

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-04-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　4A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

LHA30F
- 新製品
- 推奨品
- UL62368-1
- C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
- EN62368-1
- 電安法準拠
定格入力：AC85 ～ 264V 1Φ
定格出力電力：30W
出力電圧：3.3V、5V、12V、15V、24V

LF⁽¹⁾　A⁽²⁾　30⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーテイング
G：低漏洩電流
J1：VH（J.S.T.）コネクタ
S：シャーシ付
SN：シャーシ・カバー付
Y：ボリューム付
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

LFA30F仕様（概要）

機種		LFA30F-3R3-Y	LFA30F-5	LFA30F-12	LFA30F-15	LFA30F-24
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	19.8W	30.0W	30.0W	30.0W	31.2W
	電圧・電流	3.3V 6A	5V 6A	12V 2.5A	15V 2A	24V 1.3A
	電圧可変範囲	2.85 ～ 3.63V	内部固定（オプションY仕様にて可変可能±10%）	内部固定（オプションY仕様にて可変可能±10%）	内部固定（オプションY仕様にて可変可能±10%）	内部固定（オプションY仕様にて可変可能±10%）
適応規格	安全規格	UL60950-1, C-UL （CSA60950-1）, EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	50×26.5×105mm
構造	冷却方法	自然空冷（取扱説明項3.1, 3.2をご参照ください） ※
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
