LFP100F｜LFPシリーズ｜電源｜製品情報

LFPシリーズ

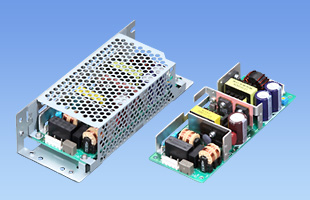

LFP100F

量産中（新規設計非推奨）
UL60950-1
C-UL (CSA60950-1)
EN62368-1
電安法準拠

定格入力：AC85 ～ 264V 1Φ
定格出力電力：100W
出力電圧：24V、36V、48V

基板単体の汎用電源
ワイド入力
高調波規制対応
ピーク電力は2倍を実現

無償補償期間5年（条件付き）

技術的特徴

基板単体
SN：シャーシ・カバー付タイプ
ピーク電力

ハーネス、保持時間延長ユニット

種類	型番	説明	PDF	DXF
ハーネス
	H-IN-12	入力用ハーネス（メーカ：Tyco Electronics）です。	PDFダウンロード	-
	H-OU-30	出力用ハーネス（メーカ：Tyco Electronics）です。	PDFダウンロード	-
	H-RC-1	オプション：－Rに対応するハーネスです。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル（SNオプション含む）
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

NAC-04-472
- 新製品
- 推奨品
- 量産中
- UL1283
- CSA C22.2 No.8 (C-UL)
- DIN EN60939 VDE0565 Teil 3-1
- ENEC (DC入力時は除く)
単相250V　4A　汎用
150ｋHz-1MHz高減衰　1段フィルタ

LHP150F
- 新製品
- 推奨品
- UL62368-1
- C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
- EN62368-1
- EN62477-1
- 電安法準拠
定格入力：85 ～ 264VAC 1Φ
定格出力電力：150W
出力電圧：24V、30V、36V、42V、48V

LF⁽¹⁾　P⁽²⁾　100⁽³⁾　F⁽⁴⁾　-　□⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
　C：コーティング
　G：低漏洩電流
　J1：VH（J.S.T.）コネクタ
　R：リモートコントロール付
　R2：リモートコントロール付
　S：シャーシ付
　SN：シャーシ・カバー付
詳細はオプション項をご参照ください。

カタログダウンロード

LFP100F仕様（概要）

機種		LFP100F-24-Y	LFP100F-36-Y	LFP100F-48-Y
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	103.2W（206.4W）	100.8W（201.6W）	100.8W（201.6W）
	電圧・電流	24V 4.3A（ピーク:8.6A）	36V 2.8A（ピーク:5.6A）	48V 2.1A（ピーク:4.2A）
	電圧可変範囲	21.60 ～ 27.50V	32.40 ～ 39.60V	39.60 ～ 52.80V
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	62×33×155mm
構造	冷却方法	自然空冷（取扱説明　項3.1、項3.2をご参照ください）※
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
