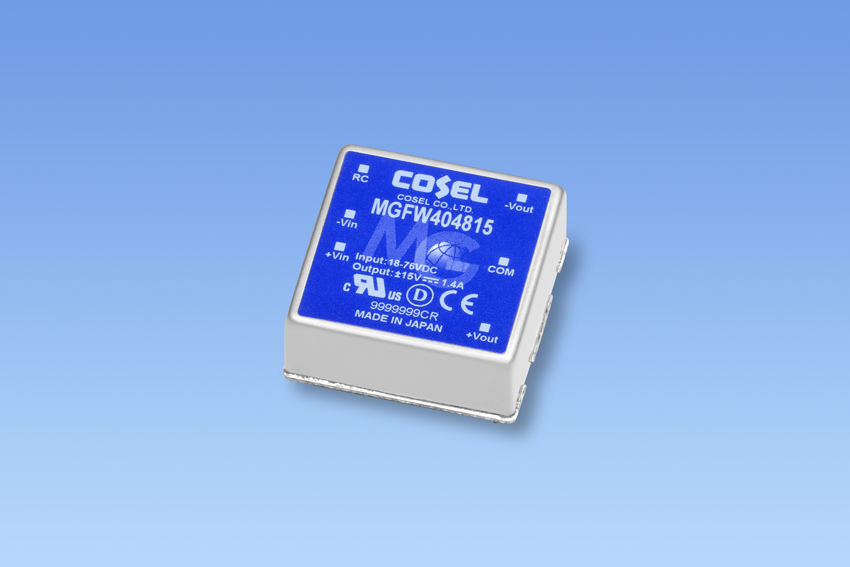

MGFWシリーズ

MGFW40

  • 推奨品
  • UL62368-1
  • C-UL (CSA62368-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：DC4.5 ～ 13V, DC9 ～ 36V, DC18 ～ 76V
定格出力電力：40W
出力電圧：±12V（+24）, ±15V（+30）

業界標準パッケージ（インチサイズ）　
ワイド入力 DC4.5 ～ 13V / DC9 ～ 36V / DC18 ～ 76V
入出力間アイソレーション
リモートコントロール

無償補償期間10年（取扱説明 項番13参照）

技術的特徴

  • リモートコントロール
  • インチサイズ
種類 型番 説明 PDF DXF
取扱説明
アプリケーションマニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

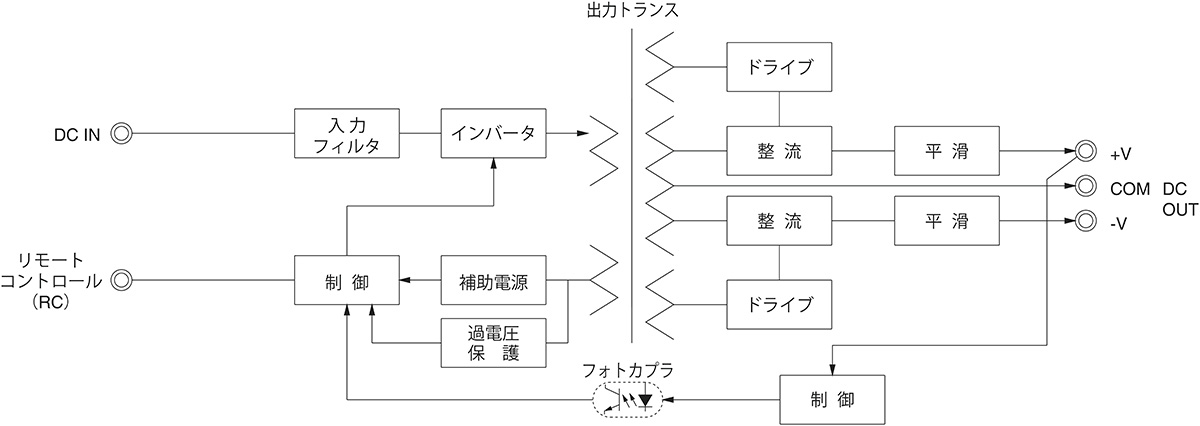

ブロックダイヤグラム

/tool/tag/fig/blo_mgfw40.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

MGF(1)　W(2)　40(3)　24(4)　12(5)　-　□(6)　




(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間コンデンサ削除
R：リモートコントロール
（正論理）

カタログダウンロード

MGFW40仕様（概要）

機種 MGFW400512 MGFW400515 MGFW402412 MGFW402415 MGFW404812 MGFW404815
入力電圧 DC4.5 ～ 13V

DC4.5 ～ 13V

DC9 ～ 36V

DC9 ～ 36V

DC18 ～ 76V

DC18 ～ 76V
出力 電力

31.2W

30W

 40.8W

42W

40.8W

42W
電圧・電流

±12V（+24V） 1.3A

±15V（+30V） 1A

±12V（+24V） 1.7A

±15V（+30V） 1.4A

±12V（+24V） 1.7A

±15V（+30V） 1.4A
電圧可変範囲
適応規格 安全規格 UL62368-1, C-UL (CSA62368-1), EN62368-1
構造 外形寸法（W×H×D） 25.4×9.9×25.4mm
冷却方法 自然空冷 / 強制通風
テクニカルデータ 特性データ
推定寿命データ - - - - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
