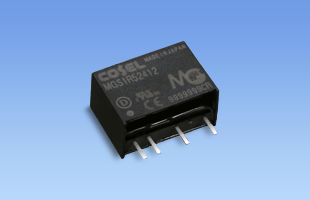

MGSシリーズ

MGS1R5

  • 推奨品
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V,
　　　　　DC36 ～ 76V
定格出力電力：1.5W
出力電圧：3.3V, 5V, 12V, 15V

業界標準パッケージ（SIPサイズ）
入出力間アイソレーション

無償補償期間10年（取扱説明 項番10参照）

技術的特徴

  • SIPサイズ
種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

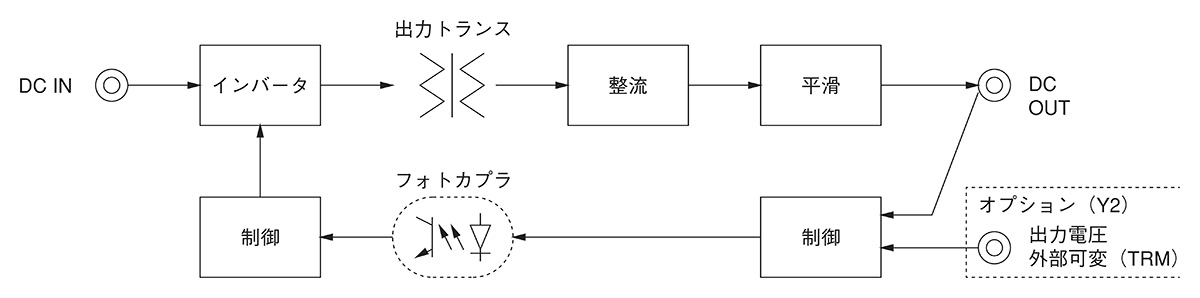

ブロックダイヤグラム

/tool/tag/fig/blo_mgs1r5.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

MG(1)　S(2)　1R5(3)　24(4)　05(5)　-　□(6)　


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
　Y2 : 出力電圧可変（ +10%, -5%）

カタログダウンロード

MGS1R5仕様（概要）

機種 MGS1R5053R3 MGS1R50505 MGS1R50512 MGS1R50515 MGS1R5123R3 MGS1R51205 MGS1R51212 MGS1R51215 MGS1R5243R3 MGS1R52405 MGS1R52412 MGS1R52415 MGS1R5483R3 MGS1R54805 MGS1R54812 MGS1R54815
入力電圧 DC4.5 ～ 9V DC4.5 ～ 9V DC4.5 ～ 9V DC4.5 ～ 9V DC9 ～ 18V DC9 ～ 18V DC9 ～ 18V DC9 ～ 18V DC18 ～ 36V DC18 ～ 36V DC18 ～ 36V DC18 ～ 36V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V
出力 電力 1.32W 1.5W 1.56W 1.5W 1.32W 1.5W 1.56W 1.5W 1.32W 1.5W 1.56W 1.5W 1.32W 1.5W 1.56W 1.5W
電圧・電流 3.3V 0.4A 5V 0.3A 12V 0.13A 15V 0.1A 3.3V 0.4A 5V 0.3A 12V 0.13A 15V 0.1A 3.3V 0.4A 5V 0.3A 12V 0.13A 15V 0.1A 3.3V 0.4A 5V 0.3A 12V 0.13A 15V 0.1A
電圧可変範囲 - - - - - - - - - - - - - - - -
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1
構造 外形寸法（W×H×D） 17.0×12.0×8.5mm
冷却方法 自然空冷 / 強制通風
テクニカルデータ 特性データ
推定寿命データ - - - - - - - - - - - - - - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
