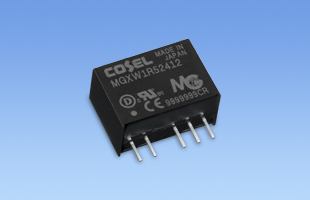

MGXWシリーズ

MGXW1R5

  • 推奨品
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：DC6 ～ 60V
定格出力電力：1.5W
出力電圧：±12V（+24）, ±15V（+30）

業界標準パッケージ SIP6
入出力間アイソレーション
超ワイド入力 DC6 ～ 60V

無償補償期間10年（取扱説明 項番10参照）

技術的特徴

  • SIPサイズ
種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

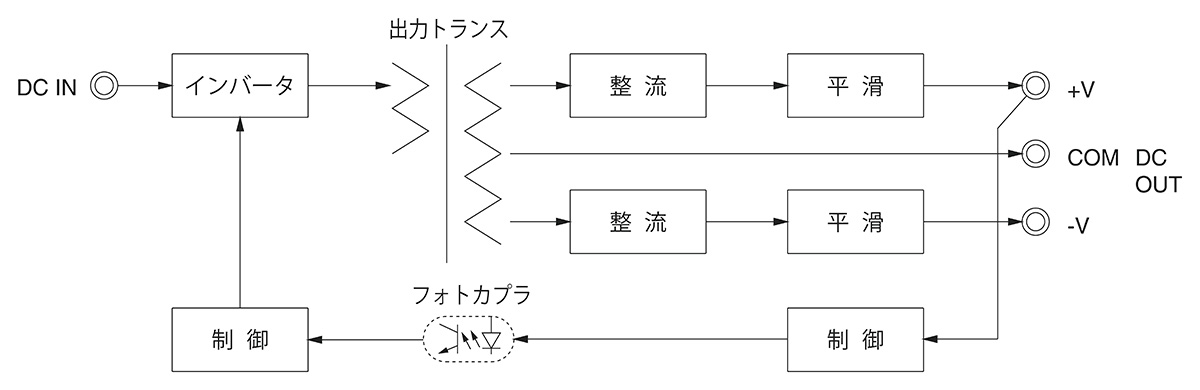

ブロックダイヤグラム

/tool/tag/fig/blo_mgxw1r5.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

MGX(1)　W(2)　1R5(3)　24(4)　12(5)　-　□(6)　


(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション

カタログダウンロード

MGXW1R5仕様（概要）

機種 MGXW1R52412 MGXW1R52415
入力電圧 DC6 ～ 60V DC6 ～ 60V
出力 電力 1.56W 1.5W
電圧・電流 ±12V（+24V） 0.065A ±15V（+30V） 0.05A
電圧可変範囲 - -
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1
構造 外形寸法（W×H×D） 17.0×12.0×8.5mm
冷却方法 自然空冷 / 強制通風
テクニカルデータ 特性データ
推定寿命データ - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
