MHFSシリーズ

MHFS3
MHFS6

MHFS6

新製品
推奨品
UL62368-1
EN62368-1
C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
ANSI/AAMI ES60601-1
EN60601-1 3rd
C-UL (equivalent to CAN/CSA-C22.2 No.60601-1)

定格入力：4.5 ～ 18VDC / 9 ～ 36VDC / 18 ～ 76VDC
定格出力電力：6W
出力電圧：3.3V, 5V, 9V, 12V, 15V

業界標準パッケージ　SIP8
ワイド入力 4.5 ～ 18VDC / 9 ～ 36VDC / 18 ～ 76VDC
入出力間アイソレーション
医用電気機器規格に対応
絶縁クラス2MOOP (250VAC)

無償補償期間5年

MHFSシリーズのここがスゴイ

入力-出力間に高い絶縁性能の要望に応えたＤＣ-ＤＣコンバータ。
独自の絶縁構造により、低い相間容量と、高い相関電圧に対応。
モータやレーザ装置の駆動回路や、高電圧を測定する計測機器に最適です。

技術的特徴

出力電圧可変
リモートコントロール
SIPサイズ

種類	型番	説明	PDF	DXF

取扱説明
アプリケーションマニュアル

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

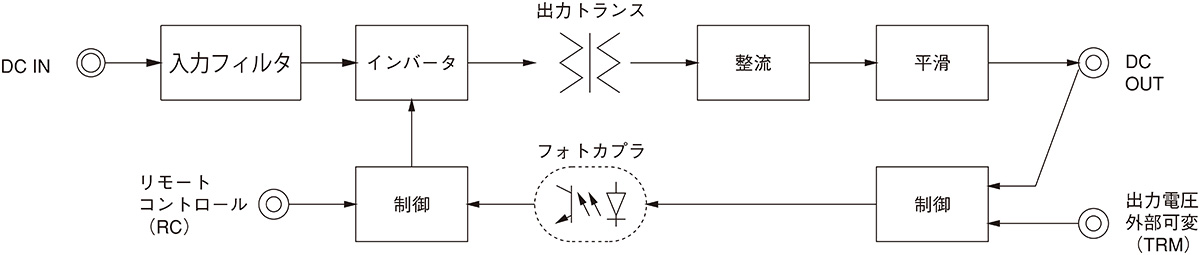

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

MHF⁽¹⁾　S⁽²⁾　6⁽³⁾　24⁽⁴⁾　05⁽⁵⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧

カタログダウンロード

MHFS6仕様（概要）

機種		MHFS6123R3	MHFS61205	MHFS61209	MHFS61212	MHFS61215	MHFS6243R3	MHFS62405	MHFS62409	MHFS62412	MHFS62415	MHFS6483R3	MHFS64805	MHFS64809	MHFS64812	MHFS64815
入力電圧		4.5 ～ 18VDC	4.5 ～ 18VDC	4.5 ～ 18VDC	4.5 ～ 18VDC	4.5 ～ 18VDC	9 ～ 36VDC	9 ～ 36VDC	9 ～ 36VDC	9 ～ 36VDC	9 ～ 36VDC	18 ～ 76VDC	18 ～ 76VDC	18 ～ 76VDC	18 ～ 76VDC	18 ～ 76VDC
出力	電力	5.28W	6W	5.94W	6W	6W	5.28W	6W	5.94W	6W	6W	5.28W	6W	5.94W	6W	6W
	電圧・電流	3.3V 1.6A	5V 1.2A	9V 0.66A	12V 0.5A	15V 0.4A	3.3V 1.6A	5V 1.2A	9V 0.66A	12V 0.5A	15V 0.4A	3.3V 1.6A	5V 1.2A	9V 0.66A	12V 0.5A	15V 0.4A
	電圧可変範囲	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +10%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%	内部固定（TRMオープン）外付抵抗にて可変可能ただし-5% / +20%
適応規格	安全規格	UL62368-1, EN62368-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1), ANSI/AAMI ES60601-1, EN60601-1 3rd, C-UL (equivalent to CAN/CSA-C22.2 No.60601-1)
構造	外形寸法（W×H×D）	26.0×12.0×9.5mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
