MUS3｜MUSシリーズ｜電源｜製品情報

MUSシリーズ

MUS3

新製品
推奨品
UL62368-1
C-UL(equivalent to CAN/CSA-C22.2 No.62368-1)
EN62368-1

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：3W
出力電圧：3.3V、5V、12V、15V

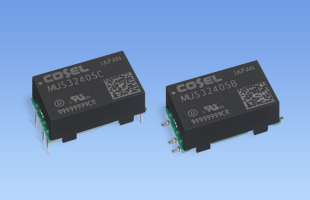

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
高効率・高周波スイッチングで薄型・軽量・省床面積
入出力間アイソレーション
リモートコントロール（MUS3, 6, 10, 15）
外部出力電圧可変可能

無償補償期間5年

発売年：2025年

MUSシリーズのここがスゴイ

低背・小型のDC-DCコンバータ。
1.5～15Wの幅広いラインナップで、全104機種を揃え豊富なバリエーションで、設計自由度を大幅に向上。
低背デザインと省スペース設計により、装置の小型化に貢献します。

技術的特徴

出力電圧可変
リモートコントロール

種類	型番	説明	PDF	DXF
製品梱包トレイ
	P-MU1R5-1	MUS1R5,MUW1R5,MUS3,MUW3用トレイです。	PDFダウンロード	-
	P-MU1R5-2	MUS1R5,MUW1R5,MUS3,MUW3用トレイです。	PDFダウンロード	-

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

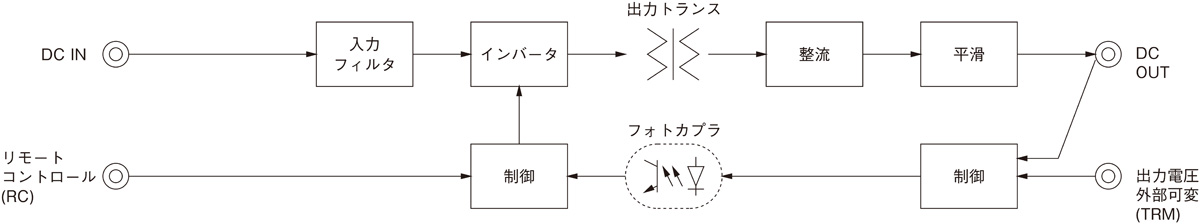

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

MU⁽¹⁾　S⁽²⁾　3⁽³⁾　12⁽⁴⁾　05⁽⁵⁾　B⁽⁶⁾　-　□⁽⁷⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
　 B：SMD
　 C：DIP
(7)オプション
　 G：入出力間C削除

カタログダウンロード取扱説明書

MUS3仕様（概要）

機種		MUS3053R3	MUS30505	MUS30512	MUS30515	MUS3123R3	MUS31205	MUS31212	MUS31215	MUS3243R3	MUS32405	MUS32412	MUS32415	MUS3483R3	MUS34805	MUS34812	MUS34815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	1.98W	3W	3W	3W	1.98W	3W	3W	3W	1.98W	3W	3W	3W	1.98W	3W	3W	3W
	電圧・電流	3.3V 0.6A	5V 0.6A	12V 0.25A	15V 0.2A	3.3V 0.6A	5V 0.6A	12V 0.25A	15V 0.2A	3.3V 0.6A	5V 0.6A	12V 0.25A	15V 0.2A	3.3V 0.6A	5V 0.6A	12V 0.25A	15V 0.2A
	電圧可変範囲	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし +10% -5%
適応規格	安全規格	UL62368-1, C-UL(equivalent to CAN/CSA-C22.2 No.62368-1), EN62368-1
構造	外形寸法（W×H×D）	21.4×8.5×13.4mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
