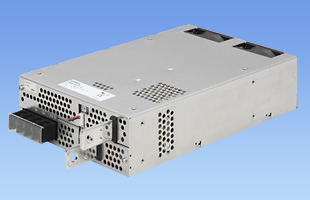

PBA-MXJDシリーズ
定格入力：AC85 ～ 264V 1Φ
定格出力電力：1500W
出力電圧：30V、60V
鉛バッテリー充電向け定電流電源
24V系 / 48V系の蓄電池に対応
無償補償期間5年（取扱説明書参照）
ハーネス, 絶縁チューブ
| 種類 | 型番 | 説明 | DXF |
|---|
単相250V 20A 汎用
150ｋHz-1MHz高減衰 1段フィルタ
PB(1) A(2) 1500(3) F(4) - 30(5) - MXJD(6) □(7)
(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)製品識別記号
(7)過電流保護設定値
設定値は1A刻みで指定可能
| 機種 | PBA1500F-30-MXJD | PBA1500F-60-MXJD | |
|---|---|---|---|
| 入力電圧 | AC85 ～ 264V 1Φ | AC85 ～ 264V 1Φ | |
| 出力 | 電力 | 1568W | 1568W |
| 電圧・電流 | 28V 56A | 56V 28A | |
| 電圧可変範囲 | 25.20 ～ 31.00V | 48.00 ～ 62.00V | |
| 適応規格 | 安全規格 | ||
| 構造 | 外形寸法（W×H×D） | 178×61×268mm （端子台およびねじ含まず） | |
| 冷却方法 | 強制空冷（ファン内蔵） | ||
| テクニカルデータ | 特性データ | - | - |
| 推定寿命データ | - | - | |
| EMCデータ | - | - | |
| 信頼性 | - | ||
| MTBF | - | - | |
※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
