PBA-MXLDIZシリーズ

PBA30F-MXLDIZ

  • 生産中止予定品 （2026年10月20日）
  • RoHS

定格入力：DC70 ～ 160V / AC70 ～ 132V 1Φ
定格出力電力：30W
出力電圧：5V、24V

DC110V入力対応電源（DC70～160Vin)
DC ヒューズ内蔵

無償補償期間5年（取扱説明書参照）

技術的特徴

  • 出力電圧可変
  • 運転表示
取付金具, 電源置き換え金具, DINレール対応取付金具
種類 型番 説明 PDF DXF
取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル（Nオプション含む）
3D CADデータ STEP 標準モデル（Nオプション含む）
IGES 標準モデル（Nオプション含む）

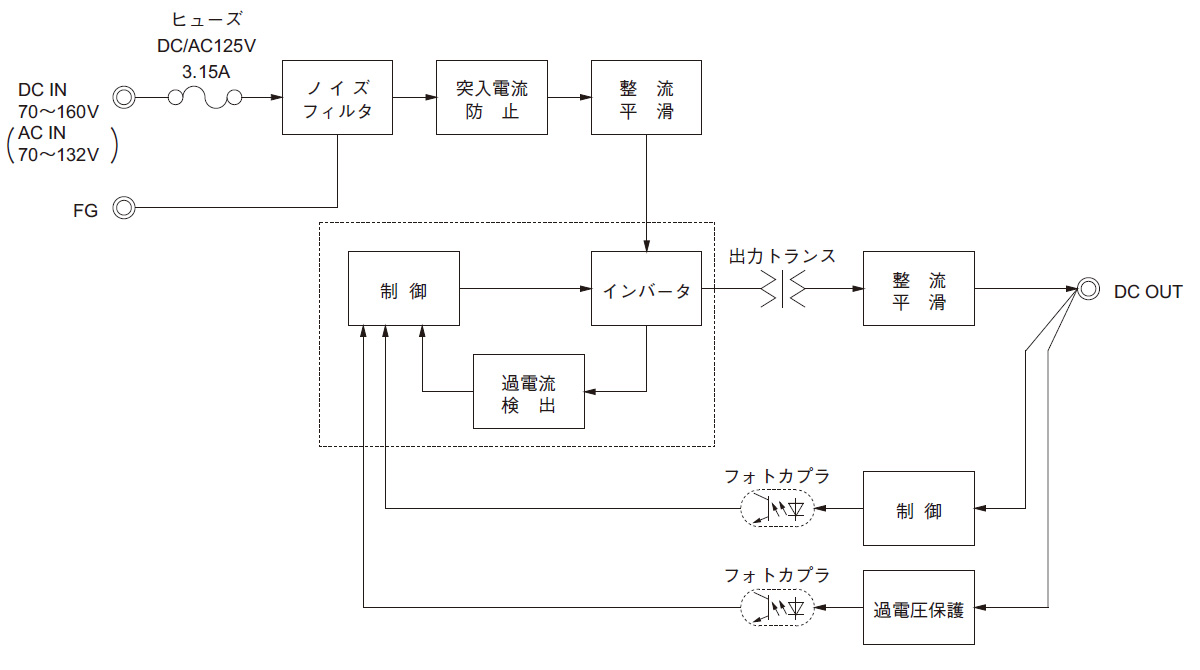

ブロックダイヤグラム

/tool/tag/fig/blo_pba30f-mxldiz.jpg

  • NAC-06-472

    • 新製品
    • 推奨品
    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　6A　汎用
    150ｋHz-1MHz高減衰　1段フィルタ

PB(1)　A(2)　30(3)　F(4)　-　□(5)　-　MXLDIZ(6)　-　□(7)　


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)製品識別記号
(7)オプション
　N：ケースカバー付

カタログダウンロード

PBA30F-MXLDIZ仕様（概要）

機種 PBA30F-5-MXLDIZ PBA30F-24-MXLDIZ
入力電圧 DC70 ～ 160V / AC70 ～ 132V 1Φ ※ DC70 ～ 160V / AC70 ～ 132V 1Φ ※
出力 電力 30W 31.2W
電圧・電流 5V 6A 24V 1.3A
電圧可変範囲 4.50 ～ 5.50V 19.2 ～ 27.0V
適応規格 安全規格
構造 外形寸法（W×H×D） 31×78×103mm （端子台含まず）
冷却方法 自然空冷
テクニカルデータ 特性データ - -
推定寿命データ - -
EMCデータ - -
信頼性 -
MTBF - -

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
