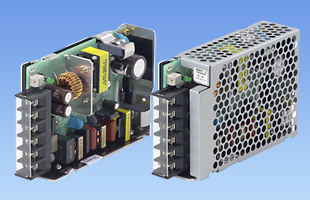

定格入力：AC85 ～ 264V 1Φ
定格出力電力：50W
出力電圧：±5V（+10Vとしても使用可）、±12V（+24Vとしても使用可）、±15V（+30Vとしても使用可）
高調波電流規制対応（IEC61000-3-2適合）
SEMIF47規格対応可
ワイド入力
無償補償期間5年（取扱説明書参照）
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
| DINレール対応取付金具 | ||||
| FD-PBA50 | DINレール対応取付金具 （35mm幅対応） |
PDFダウンロード | DXFダウンロード | |
| 取付金具 | ||||
| F-PBA50-1 | 電源の実装を容易にするための取付金具です。 （底面取付用） |
PDFダウンロード | DXFダウンロード | |
| F-PBA50-2 | 電源の実装を容易にするための取付金具です。 （正面・裏面取付用） |
PDFダウンロード | DXFダウンロード | |
| ハーネス | ||||
| H-IN-3 | オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-IN-27 | オプション：－Ｊ1に対応する入力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-OU-48 | オプション：－Ｊ1に対応する出力用ハーネス（メーカ：J.S.T.）です。 | PDFダウンロード | - | |
| H-RC-1 | オプション：－Rに対応するハーネスです。 | PDFダウンロード | - | |
| H-SN-18 | 用途につきましてはカタログ、または各適合モデル内の別売オプションパーツを参照願います。 | PDFダウンロード | - |
| CADデータ | DXF |
標準モデル（Nオプション含む）
N1：ケースカバー、DINレール取付金具付 T：縦型端子台 J1：VH（J.S.T.）コネクタ |
|---|---|---|
| 3D CADデータ | STEP |
標準モデル
|
| IGES |
標準モデル
|
単相250V 6A 汎用
150ｋHz-1MHz高減衰 1段フィルタ
PB(1) W(2) 50(3) F(4) - □(5) - □(6)
(1)シリーズ名
(2)±出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーティング
G：低漏洩電流
（0.15mA max / ACIN 240V）
E：EMIクラスA対応
低漏洩電流
（0.5mA max / ACIN 240V）
T：縦型端子台
J1：VH（J.S.T.）コネクタ
R：リモートコントロール付
N：ケースカバー付
N1：ケースカバー、DINレール取付金具付
V：電圧可変VR外付け対応
オプション設定時は仕様が変わります。詳細はお問い合わせください。
※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
