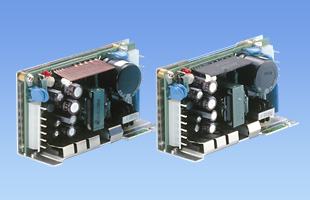

PMC15｜PMCシリーズ｜電源｜製品情報

PMCシリーズ

定格入力：AC85 ～ 264V 1Φ
定格出力電力：15W
出力電圧：+5V/+12V/-12V、+5V/+15V/-15V、+5V/+12V/-5V

輸出用に最適な広入力範囲
突入電流防止回路、過電流保護回路付
過電圧保護回路付（PMC50, 75, 100）
V1とV2、V3は絶縁
V1、V2、V3とも出力電圧安定化

無償補償期間3年

電源置き換え金具、ハーネス

種類	型番	説明	PDF	DXF

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

PMC⁽¹⁾　15⁽²⁾　□⁽³⁾　-　1⁽⁴⁾　-　□⁽⁵⁾　

(1)シリーズ名
(2)定格出力電力
(3)安全規格
（UL, CSA, TÜV認定品：E）
(4)出力電圧の種類
(5)オプション
C：コーティング
G：低漏洩電流

機種		PMC15-1	PMC15-2	PMC15-3
入力電圧		AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V	AC85 ～ 264V 1Φ or DC110 ～ 370V
出力	電力	16W	17.5W	14.6W
	電圧・電流	V1：+5V 2.0A V2：+12V 0.3A V3：-12V 0.2A	V1：+5V 2.0A V2：+15V 0.3A V3：-15V 0.2A	V1：+5V 2.0A V2：+12V 0.3A V3：-5V 0.2A
	電圧可変範囲	5.00 ～ 5.25V内部固定内部固定	5.00 ～ 5.25V内部固定内部固定	5.00 ～ 5.25V内部固定内部固定
適応規格	安全規格	UL60950-1, CSA C22.2 No.60950-1, EN60950-1, EN50178, 電安法準拠
構造	外形寸法（W×H×D）	37×60×110mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ	-	-	-
	信頼性
	MTBF
