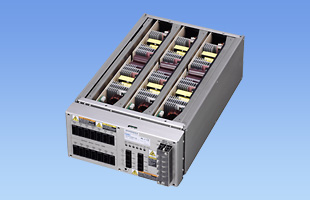

SCシリーズ
定格入力：AC170 ～ 264V 3Φ
定格出力電力：10000W
出力電圧：48V
大電力 DC48V 出力フロントエンド電源
高調波電流規制対応
半導体製造装置規格対応（SEMI F47）
出力電圧可変（約0V ～ 52.8V）
定電流電源対応可能
無償補償期間3年
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
| ファンユニット | ||||
| FAN-SCD-1 | SCDA10000T-48用のファンユニットです。 | PDFダウンロード | - | |
| FAN-SCD-2 | SCDA10000T-48用のファンユニットです。 | PDFダウンロード | - | |
| 取付金具 | ||||
| F-SCD-1 | 19 インチラック実装用（ブラケット付き）の金具です。 | PDFダウンロード | DXFダウンロード | |
| F-SCD-2 | 19 インチラック実装用の金具です。 | PDFダウンロード | DXFダウンロード | |
| ハーネス | ||||
| H-OU-35 | 出力用のハーネスです。 | PDFダウンロード | - | |
| H-PA-7 | 並列接続時に使用（SLAVE電源 - SLAVE電源 間の接続）するハーネスです。 | PDFダウンロード | - | |
| H-PA-8 | 並列接続時に使用（MASTER電源 - SLAVE電源 間の接続）するハーネスです。 | PDFダウンロード | - | |
| H-SN-27 | リモートシグナル ON/OFF 機能を使用するときに使用するハーネスです。 | PDFダウンロード | - | |
| H-SN-28 | MAS,SLV,CTB,PCONT,COM 端子を使用するときに使用するハーネスです。 | PDFダウンロード | - | |
| H-SN-29 | システム ON/OFF 機能を使用するときに使用するハーネスです。 | PDFダウンロード | - | |
| H-SN-30 | アラーム、出力電圧モニタ端子を使用するときに使用するハーネスです。 | PDFダウンロード | - | |
| H-SN-35 | AUX(5V)、リモコン、PG端子を使用する場合に使用するハーネスです。 | PDFダウンロード | - |
三相500V 50A 汎用 低背型
150ｋHz-1MHz高減衰 1段フィルタ
定格入力：AC170 ～ 264V 3Φ-3Wire
定格出力電力：7000W
出力電圧：48V、144V
SC(1) H(2) A(3) 10000(4) T(5) - 48(6) - □(7)
(1)シリーズ名
(2)形状・フロントレイアウト
H：ワイドフロントインターフェース
・並列用端子ブロック搭載
・出力コネクタ 20 個搭載
・リモートシグナルコネクタ 4 個搭載
D：コンパクトフロントインターフェース
・並列運転不可
・出力コネクタ 14 個搭載
・リモートシグナルコネクタ 2 個搭載
(3)単一出力
(4)定格出力電力
(5)三相入力
(6)定格出力電圧
(7)オプション
