SFCSシリーズ

SFCS15

  • 生産中止予定品 （2026年4月20日）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA

定格入力：DC18 ～ 36V, DC36 ～ 76V
定格出力電力：15W
出力電圧：3.3V、5V、12V、15V

※SFCS15/30(48V入力)モデルは生産中止（2025年4月18日）
※SFCS15/30(24V入力)モデルは生産中止（2026年4月20日）

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
並列運転可能
リモートコントロール
アラーム機能

無償補償期間5年

技術的特徴

  • 並列運転
  • リモートコントロール
  • アラーム
種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル

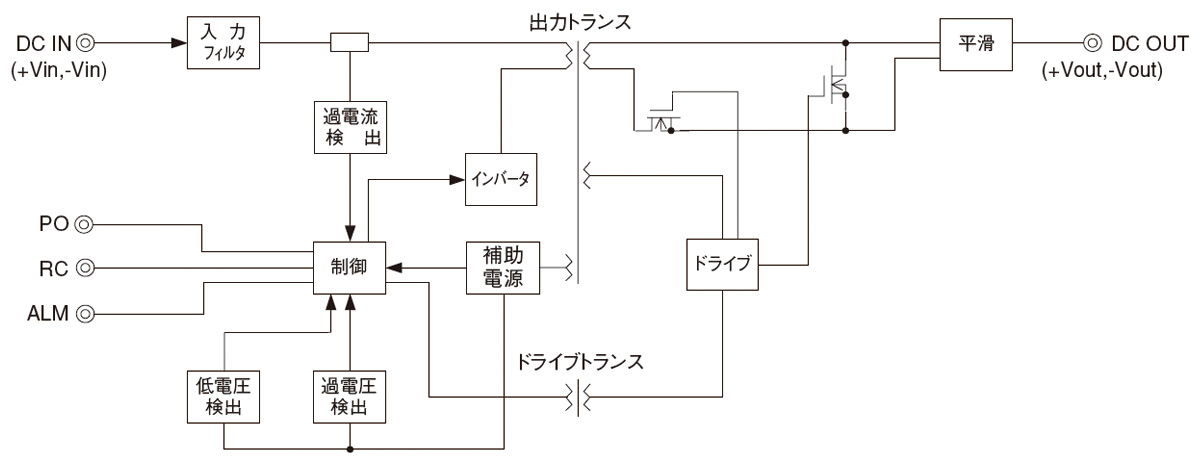

ブロックダイヤグラム

/tool/tag/fig/blo_sfcs15.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

  • MGS15

    • 量産中
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
    定格出力電力：15W
    出力電圧：3.3V, 5V, 12V, 15V

  • MGFS15

    • 量産中
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：DC9 ～ 36V, DC18 ～ 76V
    定格出力電力：15W
    出力電圧：3.3V, 5V, 12V, 15V

SFC(1)　S(2)　15(3)　24(4)　3R3(5)　C(6)　


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
　24：18 ～ 36V
　48：36 ～ 76V
(5)定格出力電圧
(6)端子形態
　B：SMD
　C：DIP

カタログダウンロード

SFCS15仕様（概要）

機種 SFCS15243R3 SFCS152405 SFCS152412 SFCS152415 SFCS15483R3 SFCS154805 SFCS154812 SFCS154815
入力電圧 DC18 ～ 36V DC18 ～ 36V DC18 ～ 36V DC18 ～ 36V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V
出力 電力 14.85W 15.0W 15.0W 15.0W 14.85W 15.0W 15.0W 15.0W
電圧・電流 3.3V 4.5A 5V 3A 12V 1.25A 15V 1A 3.3V 4.5A 5V 3A 12V 1.25A 15V 1A
電圧可変範囲
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1
構造 外形寸法（W×H×D） 39.1×6.8×29.5mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ - - - - - - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
