SFLSシリーズ

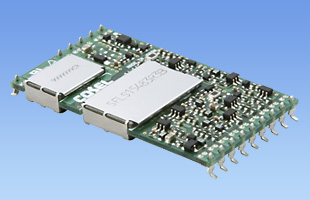

SFLS15

  • 生産中止 （2024年5月20日）
  • UL60950-1
  • C-UL (CSA60950-1)
  • EN62368-1
  • RoHS
    UL・C-UL
    TUV
    CE
    UKCA
定格入力：DC36 ～ 76V
定格出力電力：15W
出力電圧：1.2V、1.5V、1.8V、2.5V、3.3V、5V、5.2V、12V

薄型表面実装（SMD）タイプ
高効率（同期整流回路を採用）
並列運転可能
過電流保護・過電圧保護・低電圧保護回路付き
リモートコントロール、アラーム機能付き
出力監視 / 起動順序制御機能付き

無償補償期間5年

技術的特徴

種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル

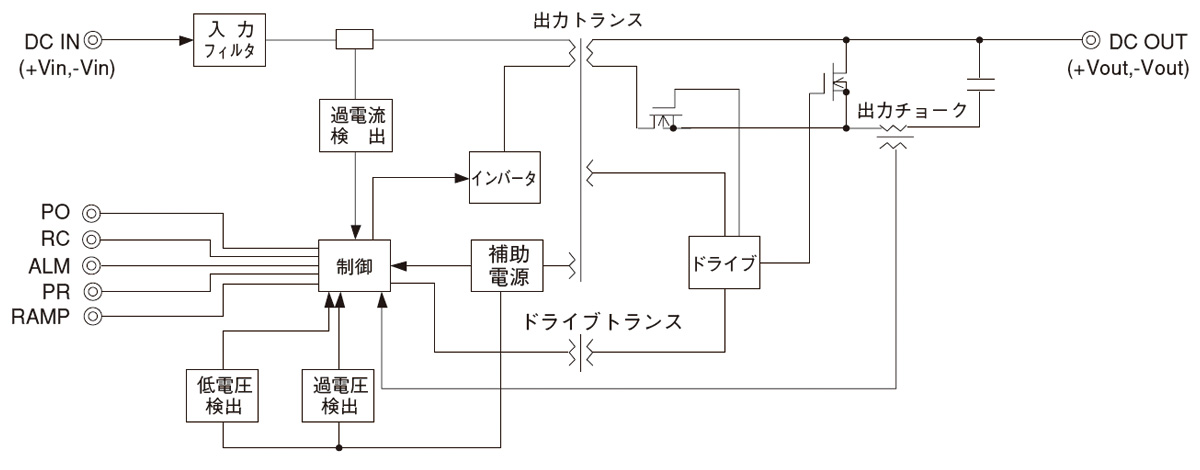

ブロックダイヤグラム

/tool/tag/fig/blo_sfls15.jpg
安全規格認定証
EU適合宣言書
UK適合宣言書

SFL(1)　S(2)　15(3)　48(4)　3R3(5)　B(6)　


(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
48：36 ～ 76V
(5)定格出力電圧
(6)端子形態
　B：SMD
カタログダウンロード

SFLS15仕様（概要）

機種 SFLS15481R2 SFLS15481R5 SFLS15481R8 SFLS15482R5 SFLS15483R3 SFLS154805 SFLS15485R2 SFLS154812
入力電圧 DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V DC36 ～ 76V
出力 電力 6.24W 7.8W 8.1W 11.25W 14.85W 15.0W 15.6W 15.0W
電圧・電流 1.2V 5.2A 1.5V 5.2A 1.8V 4.5A 2.5V 4.5A 3.3V 4.5A 5V 3A 5.2V 3A 12V 1.25A
電圧可変範囲
適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN62368-1
構造 外形寸法（W×H×D） 38.7×4.2×22.4mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ - - - - - - - -
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
