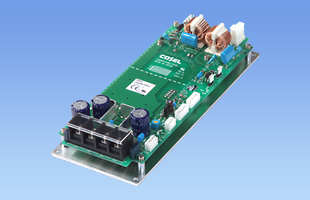

SNDBS700B｜SNDBSシリーズ｜電源｜製品情報

SNDBSシリーズ

定格入力：DC200 ～ 400V
定格出力電力：700W
出力電圧：12V、24V、28V、36V、48V

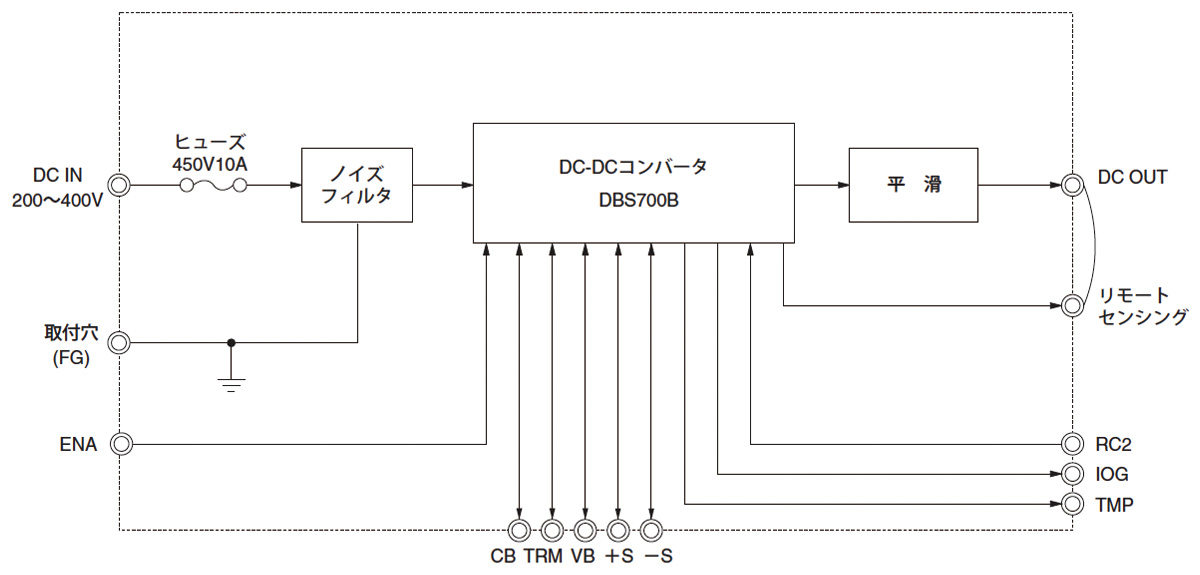

パワーモジュール DBS400 / 700B を組込んだ出力モジュール
SNDPFシリーズ、SNDPGシリーズとの組合せで伝導冷却可能なマルチ出力AC-DCコンバータも構成可能
インバータ動作モニタ・過熱検知信号出力付

無償補償期間3年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

SNDB⁽¹⁾　S⁽²⁾　700⁽³⁾　B⁽⁴⁾　03⁽⁵⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)B：DC200V ～ 400V
(5)定格出力電圧

機種		SNDBS700B12	SNDBS700B24	SNDBS700B28	SNDBS700B36	SNDBS700B48
入力電圧		DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V	DC200 ～ 400V
出力	電力	696W	696W	700W	702W	696W
	電圧・電流	12V 58A	24V 29A	28V 25A	36V 19.5A	48V 14.5A
	電圧可変範囲	10.80 ～ 13.20V	21.60 ～ 26.40V	25.20 ～ 30.80V	32.40 ～ 39.60V	43.20 ～ 52.80V
適応規格	安全規格	UL60950-1, C-UL, EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	89×44.5×222mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
