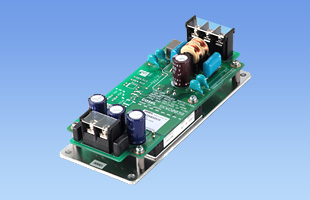

SNDHS100A｜SNDHSシリーズ｜電源｜製品情報

SNDHSシリーズ

定格入力：DC60 ～ 160V
定格出力電力：100W
出力電圧：5V、12V，15V、24V、

パワーモジュール電源DHS50A / DHS100A/ DHS200Aを組込んだ出力モジュール

無償補償期間3年

ハーネス

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

SNDH⁽¹⁾　S⁽²⁾　100⁽³⁾　A⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)A：DC60V ～ 160V
(5)定格出力電圧
(6)オプション
C：コーティング
R：リモートコントロール付
詳細はオプション項をご参照ください。

機種		SNDHS100A05	SNDHS100A12	SNDHS100A15	SNDHS100A24
入力電圧		DC60 ～ 160V	DC60 ～ 160V	DC60 ～ 160V	DC60 ～ 160V
出力	電力	100.0W	100.8W	100.5W	100.8W
	電圧・電流	5V 20A	12V 8.4A	15V 6.7A	24V 4.2A
	電圧可変範囲	4.50 ～ 5.50V	10.80 ～ 13.20V	13.50 ～ 16.50V	21.60 ～ 26.40V
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	61.5×44.5×150mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
