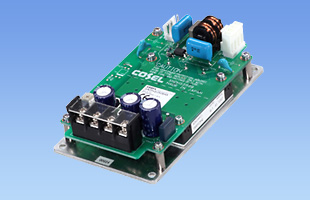

SNDHS250B｜SNDHSシリーズ｜電源｜製品情報

SNDHSシリーズ

定格入力：DC200 ～ 400V
定格出力電力：250W
出力電圧：3.3V、5V、7.5V、12V，15V、24V、28V、48V

パワーモジュール電源DHS50B / DHS100B / DHS250Bを組込んだ出力モジュール
SNDPGシリーズとの組合せで伝導冷却可能なマルチ出力のAC-DCコンバータも省スペースで構成可能

無償補償期間3年

ハーネス

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

SNDH⁽¹⁾　S⁽²⁾　250⁽³⁾　B⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)B：DC200V ～ 400V
(5)定格出力電圧
(6)オプション
C：コーティング
R：外部駆動電源不要
詳細はオプション項をご参照ください。

機種		SNDHS250B03	SNDHS250B05	SNDHS250B07	SNDHS250B12	SNDHS250B15	SNDHS250B24	SNDHS250B28	SNDHS250B48
入力電圧		DC200 ～ 400V ※	DC200 ～ 400V ※	DC200 ～ 400V ※	DC200 ～ 400V ※	DC200 ～ 400V ※	DC200 ～ 400V ※	DC200 ～ 400V ※	DC200 ～ 400V ※
出力	電力	165.0W	250.0W	247.5W	252.0W	247.5W	252.0W	252.0W	249.6W
	電圧・電流	3.3V 50A	5V 50A	7.5V 33A	12V 21A	15V 16.5A	24V 10.5A	28V 9.0A	48V 5.2A
	電圧可変範囲	2.97 ～ 3.63V	4.50 ～ 5.50V	6.75 ～ 8.25V	10.80 ～ 13.20V	13.50 ～ 16.50V	21.60 ～ 26.40V	25.20 ～ 30.80V	43.20 ～ 52.80V
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	74.2×44.5×127mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
