SNDPG750｜SNDPGシリーズ｜電源｜製品情報

SNDPGシリーズ

定格入力：AC85 ～ 264V 1Φ / AC170 ～ 264V 1Φ
定格出力電力：500W, 750W
出力電圧：360V

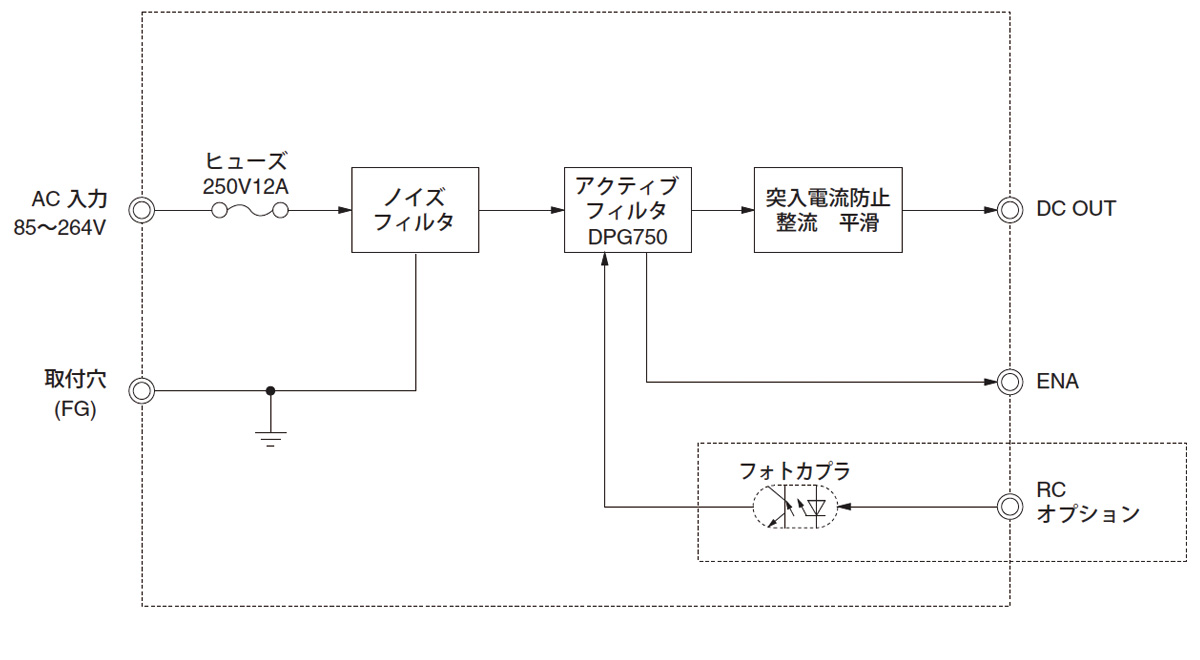

パワーモジュール DPG750 を組込んだACフロントエンド用モジュール
SNDBS/SNDHSシリーズと組み合わせることで省スペースなマルチ出力AC-DCコンバータ構成が可能
高調波規制 IEC61000-3-2 準拠
イネーブル信号（ENA）出力

無償補償期間3年

発売年：2011年

ハーネス

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

SNDPG⁽¹⁾　750⁽²⁾　-　□⁽³⁾　

(1)シリーズ名
(2)定格電力
750：750W（ACIN　200V）
(3)オプション
C：コーティング
R：リモートコントロール付（イネーブル信号）
詳細はオプション項をご参照ください。

機種		SNDPG750
入力電圧		AC85 ～ 264V, AC170 ～ 264
出力	電力	500W, 750W
	電圧・電流	360V
	電圧可変範囲
適応規格	安全規格	UL60950-1, C-UL, EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	125×44.5×127mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
