SNTUシリーズ

定格入力：AC85 ～ 264V 1Φ
定格出力電力：50W
出力電圧：5V、12V、24V

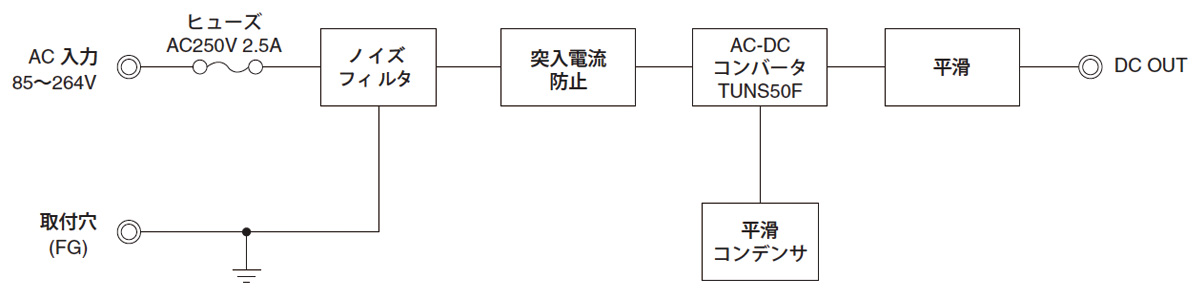

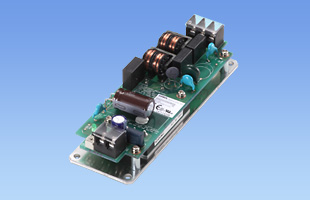

パワーモジュールTUNS50 / 100F を組込んだユニットタイプAC-DCコンバータ
高調波電流規制対応（IEC61000-3-2 準拠）

無償補償期間3年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

SNTUN⁽¹⁾　S⁽²⁾　50⁽³⁾　F⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーティング
J：コネクタタイプ

機種		SNTUNS50F05	SNTUNS50F12	SNTUNS50F24
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	50.0W	50.4W	50.4W
	電圧・電流	5V 10A	12V 4.2A	24V 2.1A
	電圧可変範囲	4.50 ～ 5.50V	10.80 ～ 13.20V	21.60 ～ 26.40V
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1, 電安法準拠
構造	外形寸法（W×H×D）	50×36×150mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
