SPLFAシリーズ

SPLFA30F

  • 生産中止 （2020年11月20日）
  • 電安法取得（AC100-120V 時）
  • RoHS
    PSE
定格入力：AC85 ～ 264V 1Φ
定格出力電力：30W
出力電圧：5V、12V、24V

・電気用品安全法（PSE）取得（入力：AC100-120V 時）
・小型、軽量
・RoHS 対応

無償補償期間3年

技術的特徴

種類 型番 説明 PDF DXF
取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
3D CADデータ STEP 標準モデル
IGES 標準モデル

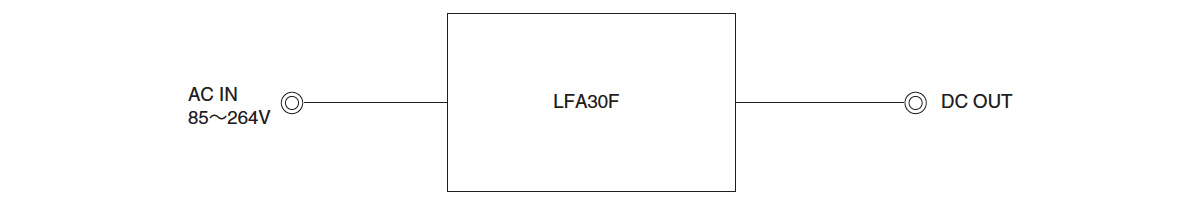

ブロックダイヤグラム

/tool/tag/fig/blo_splfa30f.jpg
安全規格認定証

SPLF(1)　A(2)　30(3)　F(4)　-　□(5)　-　□(6)　

(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
C：コーティング
カタログダウンロード

SPLFA30F仕様（概要）

機種 SPLFA30F-5 SPLFA30F-12 SPLFA30F-24
入力電圧 AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※ AC85 ～ 264V 1Φ ※
出力 電力 30.0W 30.0W 31.2W
電圧・電流 5V 6A 12V 2.5A 24V 1.3A
電圧可変範囲
適応規格 安全規格 電安法取得（AC100-120V 時）
構造 外形寸法（W×H×D） 61×36×150mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
