STMGFSシリーズ

STMGFS15
STMGFS30
STMGFS80

STMGFS15

量産中
UL60950-1 準拠
C-UL (CSA60950-1) 準拠
EN62368-1 準拠

定格入力：DC9 ～ 36V, DC18 ～ 76V
定格出力電力：15W
出力電圧：3.3V、5V、12V、15V

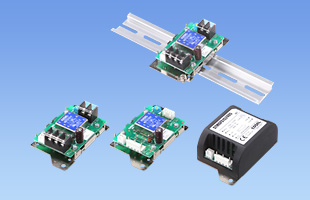

ユニットタイプの絶縁型DC / DCコンバータ
ワイド入力電圧範囲
ケースカバー付き選択可能
DINレール取付金具付き選択可能

無償補償期間5年（条件付き）

技術的特徴

出力電圧可変
リモートコントロール

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル J：コネクタタイプ JN1：コネクタ+ケースカバー付
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

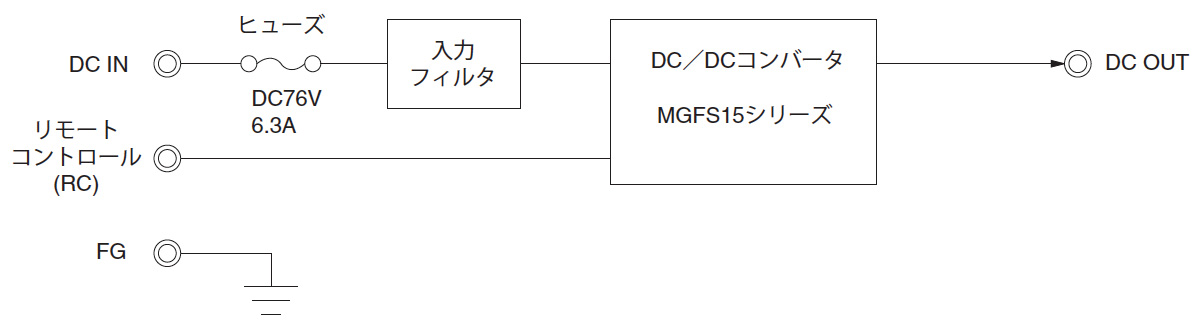

ブロックダイヤグラム

EU適合宣言書
UK適合宣言書

STMGF⁽¹⁾　S⁽²⁾　15⁽³⁾　24⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間C削除
R：リモートコントロール
（正論理）
J：コネクタタイプ
JN1：コネクタ、ケースカバー付
N2：DINレール取付タイプ
JN3：コネクタ、ケースカバー、DINレール取付タイプ
V：電圧可変 VR 外付け対応
端子台タイプへケースカバーは取り付けできません。
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

STMGFS15仕様（概要）

機種		STMGFS15243R3	STMGFS152405	STMGFS152412	STMGFS152415	STMGFS15483R3	STMGFS154805	STMGFS154812	STMGFS154815
入力電圧		DC9 ～ 36V	DC9 ～ 36V	DC9 ～ 36V	DC9 ～ 36V	DC18 ～ 76V	DC18 ～ 76V	DC18 ～ 76V	DC18 ～ 76V
出力	電力	13.2W	15W	15.6W	15W	13.2W	15W	15.6W	15W
	電圧・電流	3.3V 4A	5V 3A	12V 1.3A	15V 1A	3.3V 4A	5V 3A	12V 1.3A	15V 1A
	電圧可変範囲	2.97 ～ 3.63V	4.50 ～ 5.50V	10.80 ～ 13.20V	13.50 ～ 16.50V	2.97 ～ 3.63V	4.50 ～ 5.50V	10.80 ～ 13.20V	13.50 ～ 16.50V
適応規格	安全規格	UL60950-1 準拠, C-UL (CSA60950-1) 準拠, EN62368-1 準拠
構造	外形寸法（W×H×D）	52×27×93mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
