STMGFSシリーズ

STMGFS15
STMGFS30

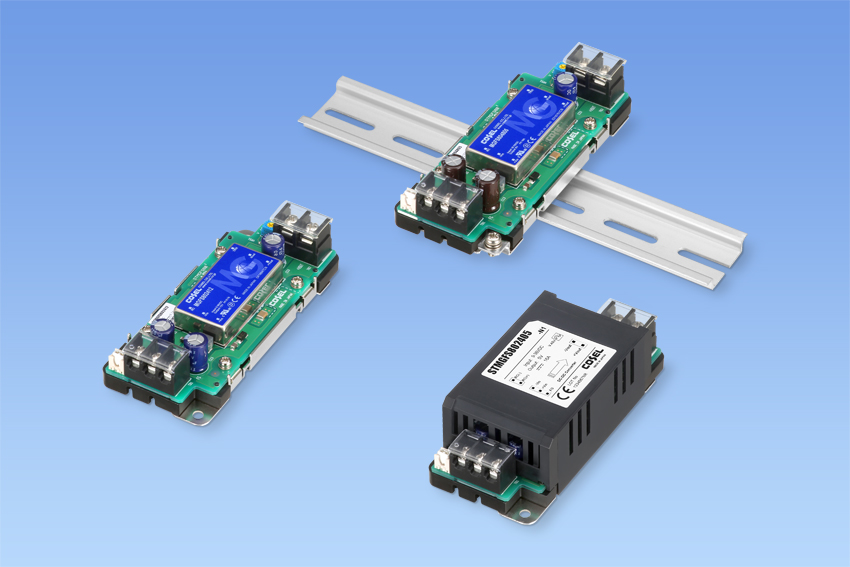

STMGFS80

STMGFS80

新製品
推奨品
UL60950-1 準拠
C-UL (CSA60950-1) 準拠
EN62368-1 準拠

定格入力：DC9 ～ 36V, DC18 ～ 76V
定格出力電力：80W
出力電圧：3.3V、5V、12V、15V

ユニットタイプの絶縁型DC / DCコンバータ
ワイド入力電圧範囲
ケースカバー付き選択可能
DINレール取付金具付き選択可能

無償補償期間5年(条件付き)

技術的特徴

出力電圧可変
リモートコントロール

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

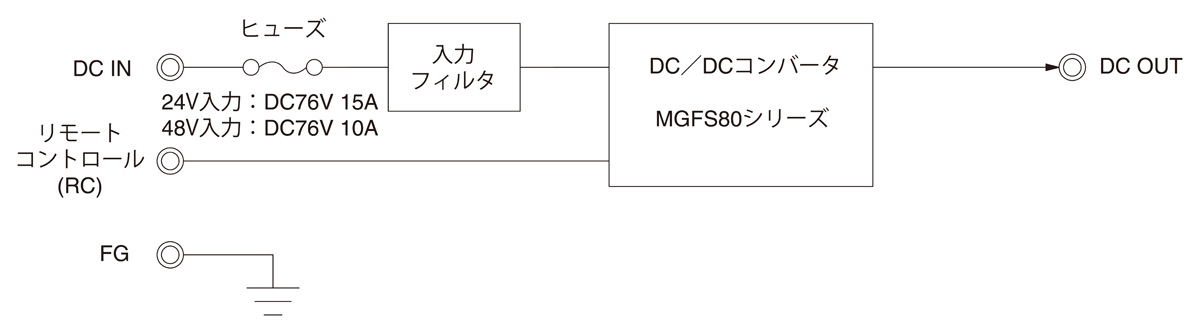

ブロックダイヤグラム

EU適合宣言書
UK適合宣言書

STMGF⁽¹⁾　S⁽²⁾　80⁽³⁾　24⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
R：リモートコントロール
（正論理）
N1：ケースカバー付
N2：DINレール取付タイプ
N3：ケースカバー、DINレール取付タイプ
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

STMGFS80仕様（概要）

機種		STMGFS80243R3	STMGFS802405	STMGFS802412	STMGFS802415	STMGFS80483R3	STMGFS804805	STMGFS804812	STMGFS804815
入力電圧		DC9 ～ 36V	DC9 ～ 36V	DC9 ～ 36V	DC9 ～ 36V	DC18 ～ 76V	DC18 ～ 76V	DC18 ～ 76V	DC18 ～ 76V
出力	電力	59.4W	80W	80.4W	81W	59.4W	80W	80.4W	81W
	電圧・電流	3.3V 18A	5V 16A	12V 6.7A	15V 5.4A	3.3V 18A	5V 16A	12V 6.7A	15V 5.4A
	電圧可変範囲	2.97 ～ 3.63V	4.50 ～ 5.50V	10.80 ～ 13.20V	13.50 ～ 16.50V	2.97 ～ 3.63V	4.50 ～ 5.50V	10.80 ～ 13.20V	13.50 ～ 16.50V
適応規格	安全規格	UL60950-1 準拠, C-UL (CSA60950-1) 準拠, EN62368-1 準拠
構造	外形寸法（W×H×D）	52×29×117mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
