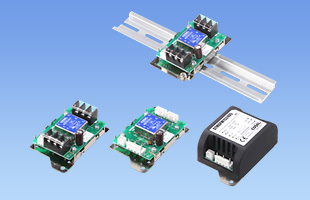

STMGFWシリーズ

STMGFW15
STMGFW30

STMGFW15

量産中
UL60950-1 準拠
C-UL (CSA60950-1) 準拠
EN62368-1 準拠

定格入力：DC9 ～ 36V, DC18 ～ 76V
定格出力電力：15W
出力電圧：±5Vまたは+10V、±12Vまたは+24V、±15Vまたは+30V

ユニットタイプの絶縁型DC / DCコンバータ
ワイド入力電圧範囲
ケースカバー付き選択可能
DINレール取付金具付き選択可能

無償補償期間5年（条件付き）

技術的特徴

リモートコントロール

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル J：コネクタタイプ JN1：コネクタ+ケースカバー付
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

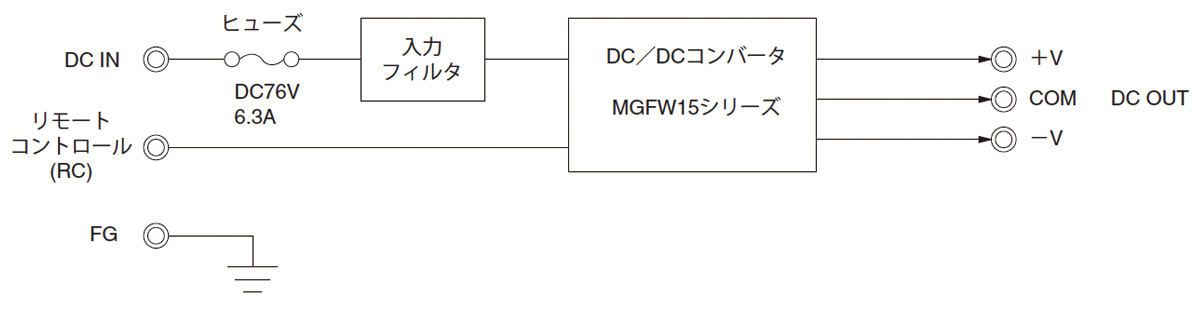

ブロックダイヤグラム

EU適合宣言書
UK適合宣言書

STMGF⁽¹⁾　W⁽²⁾　15⁽³⁾　24⁽⁴⁾　05⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間C削除
R：リモートコントロール
（正論理）
J：コネクタタイプ
JN1：コネクタ、ケースカバー付
N2：DINレール取付タイプ
JN3：コネクタ、ケースカバー、DINレール取付タイプ
端子台タイプへケースカバーは取り付けできません。
オプション設定時は仕様が変わります。詳細はお問い合わせください。

カタログダウンロード

STMGFW15仕様（概要）

機種		STMGFW152405	STMGFW152412	STMGFW152415	STMGFW154805	STMGFW154812	STMGFW154815
入力電圧		DC9 ～ 36V	DC9 ～ 36V	DC9 ～ 36V	DC18 ～ 76V	DC18 ～ 76V	DC18 ～ 76V
出力	電力	15W	15.6W	15W	15W	15.6W	15W
	電圧・電流	±5または+10V 1.5A	±12または+24V 0.65A	±15または+30V 0.5A	±5または+10V 1.5A	±12または+24V 0.65A	±15または+30V 0.5A
	電圧可変範囲
適応規格	安全規格	UL60950-1 準拠, C-UL (CSA60950-1) 準拠, EN62368-1 準拠
構造	外形寸法（W×H×D）	52×27×93mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ
	EMCデータ
	信頼性
	MTBF
