SUCSシリーズ

SUCS1R5
SUCS3
SUCS6
SUCS10

SUCS1R5

量産中
UL60950-1
C-UL
EN62368-1

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：1.5W
出力電圧：3.3V、5V、12V、15V

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
入出力間アイソレーション
外部出力電圧可変可能

無償補償期間5年

技術的特徴

出力電圧可変

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル

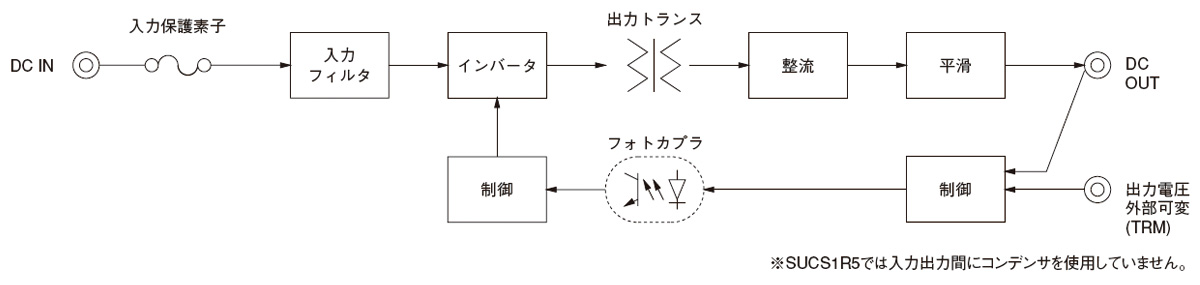

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

SUC⁽¹⁾　S⁽²⁾　1R5⁽³⁾　12⁽⁴⁾　05⁽⁵⁾　B⁽⁶⁾　P⁽⁷⁾　-　□⁽⁸⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
B：SMD
C：DIP
(7)梱包形態
空白：プラスチックカバー
P：トレイ
（SMDタイプのみ）
(8)オプション
C：コーティング（DIPタイプのみ）※
※安全規格未取得

カタログダウンロード

SUCS1R5仕様（概要）

機種		SUCS1R5053R3	SUCS1R50505	SUCS1R50512	SUCS1R50515	SUCS1R5123R3	SUCS1R51205	SUCS1R51212	SUCS1R51215	SUCS1R5243R3	SUCS1R52405	SUCS1R52412	SUCS1R52415	SUCS1R5483R3	SUCS1R54805	SUCS1R54812	SUCS1R54815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	1.32W	1.5W	1.56W	1.5W	1.32W	1.5W	1.56W	1.5W	1.32W	1.5W	1.56W	1.5W	1.32W	1.5W	1.56W	1.5W
	電圧・電流	3.3V 0.4A	5V 0.3A	12V 0.13A	15V 0.1A	3.3V 0.4A	5V 0.3A	12V 0.13A	15V 0.1A	3.3V 0.4A	5V 0.3A	12V 0.13A	15V 0.1A	3.3V 0.4A	5V 0.3A	12V 0.13A	15V 0.1A
	電圧可変範囲	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	22.4×7.0×13.2mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ	-			-	-			-	-			-	-			-
	信頼性
	MTBF
