SUCS3｜SUCSシリーズ｜電源｜製品情報

SUCSシリーズ

SUCS3

量産中
UL60950-1
C-UL
EN62368-1

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：3W
出力電圧：3.3V、5V、12V、15V

表面実装（SMD） / スルーホール実装（DIP）タイプを用意
入出力間アイソレーション
リモートコントロール
外部出力電圧可変可能

無償補償期間5年

技術的特徴

出力電圧可変
リモートコントロール

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル

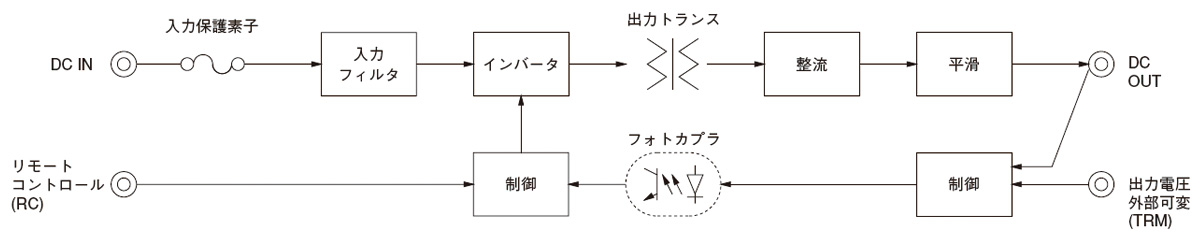

ブロックダイヤグラム

安全規格認定証
EU適合宣言書
UK適合宣言書

SUC⁽¹⁾　S⁽²⁾　3⁽³⁾　12⁽⁴⁾　05⁽⁵⁾　B⁽⁶⁾　P⁽⁷⁾　-　□⁽⁸⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
B：SMD
C：DIP
(7)梱包形態
空白：プラスチックカバー
P：トレイ
（SMDタイプのみ）
(8)オプション
G：入出力間c削除
C：コーティング（DIPタイプのみ）※
※安全規格未取得

カタログダウンロード

SUCS3仕様（概要）

機種		SUCS3053R3	SUCS30505	SUCS30512	SUCS30515	SUCS3123R3	SUCS31205	SUCS31212	SUCS31215	SUCS3243R3	SUCS32405	SUCS32412	SUCS32415	SUCS3483R3	SUCS34805	SUCS34812	SUCS34815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V	DC36 ～ 76V
出力	電力	1.98W	3W	3W	3W	1.98W	3W	3W	3W	1.98W	3W	3W	3W	1.98W	3W	3W	3W
	電圧・電流	3.3V 0.6A	5V 0.6A	12V 0.25A	15V 0.2A	3.3V 0.6A	5V 0.6A	12V 0.25A	15V 0.2A	3.3V 0.6A	5V 0.6A	12V 0.25A	15V 0.2A	3.3V 0.6A	5V 0.6A	12V 0.25A	15V 0.2A
	電圧可変範囲	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%	内部固定（TRMオープン）外付け抵抗にて可変可能ただし、±5%
適応規格	安全規格	UL60950-1, C-UL, EN62368-1
構造	外形寸法（W×H×D）	25×7.0×16.1mm
構造	冷却方法	自然空冷 / 強制通風
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	EMCデータ	-			-	-			-	-			-	-			-
	信頼性
	MTBF
