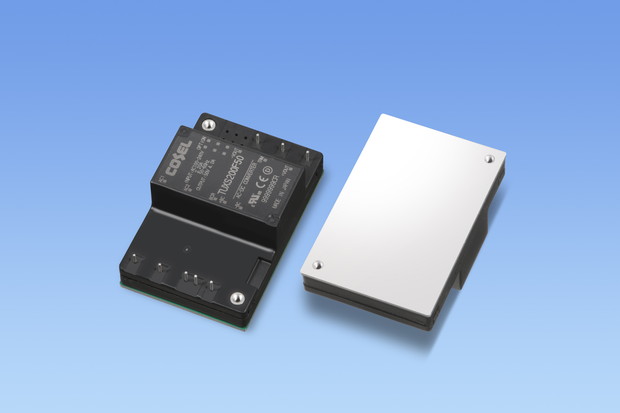

TUXS200F｜TUXSシリーズ｜電源｜製品情報

TUXSシリーズ

定格入力：AC85 ～ 264V 1Φ
定格出力電力：200W
出力電圧：24V、28V、32V、42V、50V

パワーモジュール型AC - DCコンバータ
高調波電流規制対応（IEC61000-3-2 準拠）
外部出力電圧可変可能

無償補償期間5年

種類	型番	説明	PDF	DXF

※掲載していない資料もあります。詳しくはお問い合せください。

TUX⁽¹⁾　S⁽²⁾　200⁽³⁾　F⁽⁴⁾　50⁽⁵⁾　-　□⁽⁶⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）
N：保護回路自動復帰
I : PMBus 通信付き(TUXS200F50のみ)

機種		TUXS200F24	TUXS200F28	TUXS200F32	TUXS200F42	TUXS200F50
入力電圧		AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※	AC85 ～ 264V 1Φ ※
出力	電力	199W	196W	198W	197W	200W
	電圧・電流	24V 8.3A	28V 7A	32V 6.2A	42V 4.7A	50V 4A
	電圧可変範囲	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能21.6 ～ 26.4V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能25.2 ～ 30.8V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能28.8 ～ 35.2V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能37.8 ～ 46.2V	内部固定（TRMオープン）外付けVR、または外部電圧印加で可変可能45 ～ 55V
適応規格	安全規格	UL60950-1, C-UL (CSA60950-1), EN62368-1
構造	外形寸法（W×H×D）	76.2×28.5×50.8mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-
	EMCデータ
	信頼性
	MTBF
