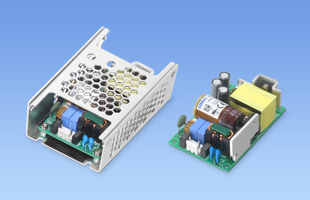

UMAシリーズ

UMA60F

  • 新製品
  • 推奨品
  • ANSI/AAMI ES60601-1
  • EN60601-1 3rd
  • C-UL (equivalent to CAN/CSA-C22.2 No.60601-1)
  • UL62368-1
  • C-UL (equivalent to CAN/CSA-C22.2 No.62368-1)
  • EN62368-1
  • IEC60335-1 準拠
  • RoHS
    UL・C-UL
    DEMKO
    CE
    UKCA

定格入力：AC85 ～ 264V 1Φ
定格出力電力：60W
出力電圧：5V、7.5V、12V、15V、24V、36V、48V

医用電気機器規格に対応
BF対応(出力-FG間:1MOPP, 入力-出力間:2MOPP)
低漏洩流
グローバル標準外形

無償補償期間5年（条件付：取扱説明書参照）

UMAシリーズのここがスゴイ

世界標準インチサイズの汎用型電源。
医用規格を取得し、静音設計を要求される医療機器や、耐環境性能を求められる計測機器・通信機器等に適しています。

技術的特徴

  • 低漏洩電流
  • インチサイズ
種類 型番 説明 PDF DXF
カタログ(英語版)
取扱説明書(英語版)

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

CADデータ DXF 標準モデル
SN：シャーシ・カバー付
3D CADデータ STEP 標準モデル
SN：シャーシ・カバー付
IGES 標準モデル
SN：シャーシ・カバー付
安全規格認定証
EU適合宣言書
UK適合宣言書

  • EAC-03-472

    • 量産中
    • UL1283
    • CSA C22.2 No.8 (C-UL)
    • DIN EN60939 VDE0565 Teil 3-1
    • ENEC (DC入力時は除く)
    • RoHS

    単相250V　3A　汎用　　
    小型　150ｋHz-1MHz減衰　1段フィルタ

UM(1)　A(2)　60(3)　F(4)　-　□(5)　-　□(6)　


(1)シリーズ名
(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
  C：コーティング
  E：Class Ⅱ 対応
  T：端子台
  SN：シャーシ・カバー付
  Y：ボリューム付
詳細はオプション項をご参照ください。

カタログダウンロード

UMA60F仕様（概要）

機種 UMA60F-5 UMA60F-7R5 UMA60F-12 UMA60F-15 UMA60F-24 UMA60F-36 UMA60F-48
入力電圧 AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ AC85 ～ 264V 1Φ
出力 電力 30W 41.25W 54W 52.5W 60W 61.2W 60W
電圧・電流 5V 6A 7.5V 5.5A 12V 4.5A 15V 3.5A 24V 2.5A 36V 1.7A 48V 1.25A
電圧可変範囲 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%） 内部固定（オプションY仕様にて可変可能±10%）
適応規格 安全規格 ANSI/AAMI ES60601-1, EN60601-1 3rd, C-UL (equivalent to CAN/CSA-C22.2 No.60601-1), UL62368-1, C-UL (equivalent to CAN/CSA-C22.2 No.62368-1), EN62368-1, IEC60335-1 準拠
構造 外形寸法（W×H×D） 50.8×24.2×76.2mm
冷却方法 自然空冷
テクニカルデータ 特性データ
推定寿命データ
EMCデータ
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
