YWシリーズ

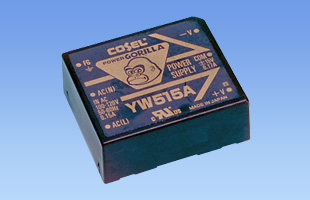

YW5

  • 生産中止 （2001年5月31日）
  • RoHS
    UL・C-UL
-

SMTにより小型・軽量化を実現
突入電流防止回路、過電流保護回路付
安全規格対応設計（UL, CSA）

無償補償期間－年

技術的特徴

種類 型番 説明 PDF DXF

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータ ダウンロード

ブロックダイヤグラム

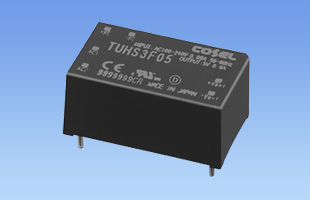

  • TUHS3F

    • 推奨品
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：AC85 ～ 264V 1Φ、DC120 ～ 370V
    定格出力電力：3W
    出力電圧：5V、12V、15V、24V

  • TUHS5F

    • 推奨品
    • UL60950-1
    • C-UL (CSA60950-1)
    • EN62368-1
    • RoHS

    定格入力：AC85 ～ 264V 1Φ、DC120 ～ 370V
    定格出力電力：5W
    出力電圧：5V、12V、15V、24V

-
カタログダウンロード

YW5仕様（概要）

機種 YW512A YW515A
入力電圧 AC85 ～ 132V 1Φ or DC110 ～ 170V AC85 ～ 132V 1Φ or DC110 ～ 170V
出力 電力 5.28W 5.10W
電圧・電流 ±12V（+24V） 0.22A ±15V（+30V） 0.17A
電圧可変範囲 内部固定 内部固定
適応規格 安全規格
構造 外形寸法（W×H×D）
冷却方法
テクニカルデータ 特性データ
推定寿命データ - -
EMCデータ - -
信頼性
MTBF

※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください
