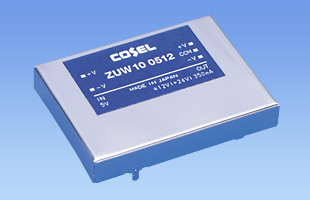

ZUWシリーズ

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 72V
定格出力電力：10W
出力電圧：±12（+24）、±15（+30）

高効率・高周波スイッチングで薄型・軽量
入出力間アイソレーション
過電流保護回路付
広い温度範囲で使用可能

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

ZU⁽¹⁾　W⁽²⁾　10⁽³⁾　12⁽⁴⁾　12⁽⁵⁾　

(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧

機種		ZUW100512	ZUW100515	ZUW101212	ZUW101215	ZUW102412	ZUW102415	ZUW104812	ZUW104815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 72V	DC36 ～ 72V
出力	電力	8.4W	9.0W	10.8W	10.5W	10.8W	10.5W	10.8W	10.5W
	電圧・電流	±12V（+24V） 0.35A	±15V（+30V） 0.30A	±12V（+24V） 0.45A	±15V（+30V） 0.35A	±12V（+24V） 0.45A	±15V（+30V） 0.35A	±12V（+24V） 0.45A	±15V（+30V） 0.35A
	電圧可変範囲	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定
適応規格	安全規格
構造	外形寸法（W×H×D）	45×7×35mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-
	EMCデータ	-	-	-	-	-	-	-	-
	信頼性
	MTBF
