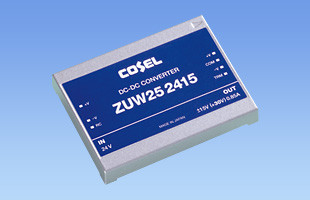

ZUW25｜ZUWシリーズ｜電源｜製品情報

ZUWシリーズ

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 75V
定格出力電力：25W
出力電圧：±12（+24）、±15（+30）

高効率・高周波スイッチングで薄型・軽量
入出力間アイソレーション
過電流保護回路付
広い温度範囲で使用可能
リモートコントロール・外部出力電圧可変可能・過電圧保護回路付

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

ZU⁽¹⁾　W⁽²⁾　25⁽³⁾　12⁽⁴⁾　12⁽⁵⁾　

(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧

機種		ZUW250512	ZUW250515	ZUW251212	ZUW251215	ZUW252412	ZUW252415	ZUW254812	ZUW254815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 75V	DC36 ～ 75V
出力	電力	20.2W	20.1W	25.2W	25.5W	25.2W	25.5W	25.2W	25.5W
	電圧・電流	±12V（+24V） 0.84A	±15V（+30V） 0.67A	±12V（+24V） 1.05A	±15V（+30V） 0.85A	±12V（+24V） 1.05A	±15V（+30V） 0.85A	±12V（+24V） 1.05A	±15V（+30V） 0.85A
	電圧可変範囲	内部固定（TRM端子オープン）外付けVRにて±5%可変可能ただし、±出力同時可変	内部固定（TRM端子オープン）外付けVRにて±5%可変可能ただし、±出力同時可変	内部固定（TRM端子オープン）外付けVRにて±5%可変可能ただし、±出力同時可変	内部固定（TRM端子オープン）外付けVRにて±5%可変可能ただし、±出力同時可変	内部固定（TRM端子オープン）外付けVRにて±5%可変可能ただし、±出力同時可変	内部固定（TRM端子オープン）外付けVRにて±5%可変可能ただし、±出力同時可変	内部固定（TRM端子オープン）外付けVRにて±5%可変可能ただし、±出力同時可変	内部固定（TRM端子オープン）外付けVRにて±5%可変可能ただし、±出力同時可変
適応規格	安全規格
構造	外形寸法（W×H×D）	65×8.5×50mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-
	EMCデータ	-	-	-	-	-	-	-	-
	信頼性
	MTBF
