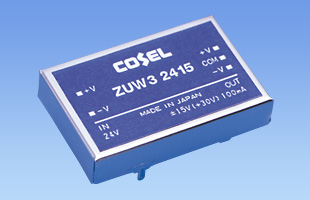

ZUWシリーズ

定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 72V
定格出力電力：3W
出力電圧：±12（+24）、±15（+30）

高効率・高周波スイッチングで薄型・軽量
入出力間アイソレーション
過電流保護回路付
広い温度範囲で使用可能

無償補償期間5年

種類	型番	説明	PDF	DXF

取扱説明

※掲載していない資料もあります。詳しくはお問い合せください。

安全規格認定証

ZU⁽¹⁾　W⁽²⁾　3⁽³⁾　12⁽⁴⁾　12⁽⁵⁾　□⁽⁶⁾　

(1)シリーズ名
(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
G：入出力間C削除

機種		ZUW30512	ZUW30515	ZUW31212	ZUW31215	ZUW32412	ZUW32415	ZUW34812	ZUW34815
入力電圧		DC4.5 ～ 9V	DC4.5 ～ 9V	DC9 ～ 18V	DC9 ～ 18V	DC18 ～ 36V	DC18 ～ 36V	DC36 ～ 72V	DC36 ～ 72V
出力	電力	3.12W	3.00W	3.12W	3.00W	3.12W	3.00W	3.12W	3.00W
	電圧・電流	±12V（+24V） 0.13A	±15V（+30V） 0.10A	±12V（+24V） 0.13A	±15V（+30V） 0.10A	±12V（+24V） 0.13A	±15V（+30V） 0.10A	±12V（+24V） 0.13A	±15V（+30V） 0.10A
	電圧可変範囲	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定	内部固定
適応規格	安全規格
構造	外形寸法（W×H×D）	35×7×23mm
構造	冷却方法	自然空冷
テクニカルデータ	特性データ
	推定寿命データ	-	-	-	-	-	-	-	-
	EMCデータ	-	-	-	-	-	-	-	-
	信頼性
	MTBF
