TSC-600

推奨品
無償貸し出し対象
UL1283
CSA C22.2 No.8 (C-UL)
DIN EN60939 VDE0565 Teil 3-1
ENEC

三相500V　600A　低背型
150kHz-1MHz低域周波数帯超高減衰　多段フィルタ

SCCR対応製品
SCCR値：35kA（UL508規格対応）
　※ブレーカとコンビネーションでの取得
SCCR値：50kA（UL508規格対応）
　※コンビネーションするブレーカの定格値はノイズフィルタの定格電流と同値

◆様々なノイズ対策に最適なオプション◆
　H：超低域高減衰品（高透磁率チョークコイル使用）

無償補償期間5年

技術的特徴

取扱説明
技術資料
減衰特性

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

CADデータ	DXF	標準モデル
3D CADデータ	STEP	標準モデル
3D CADデータ	IGES	標準モデル

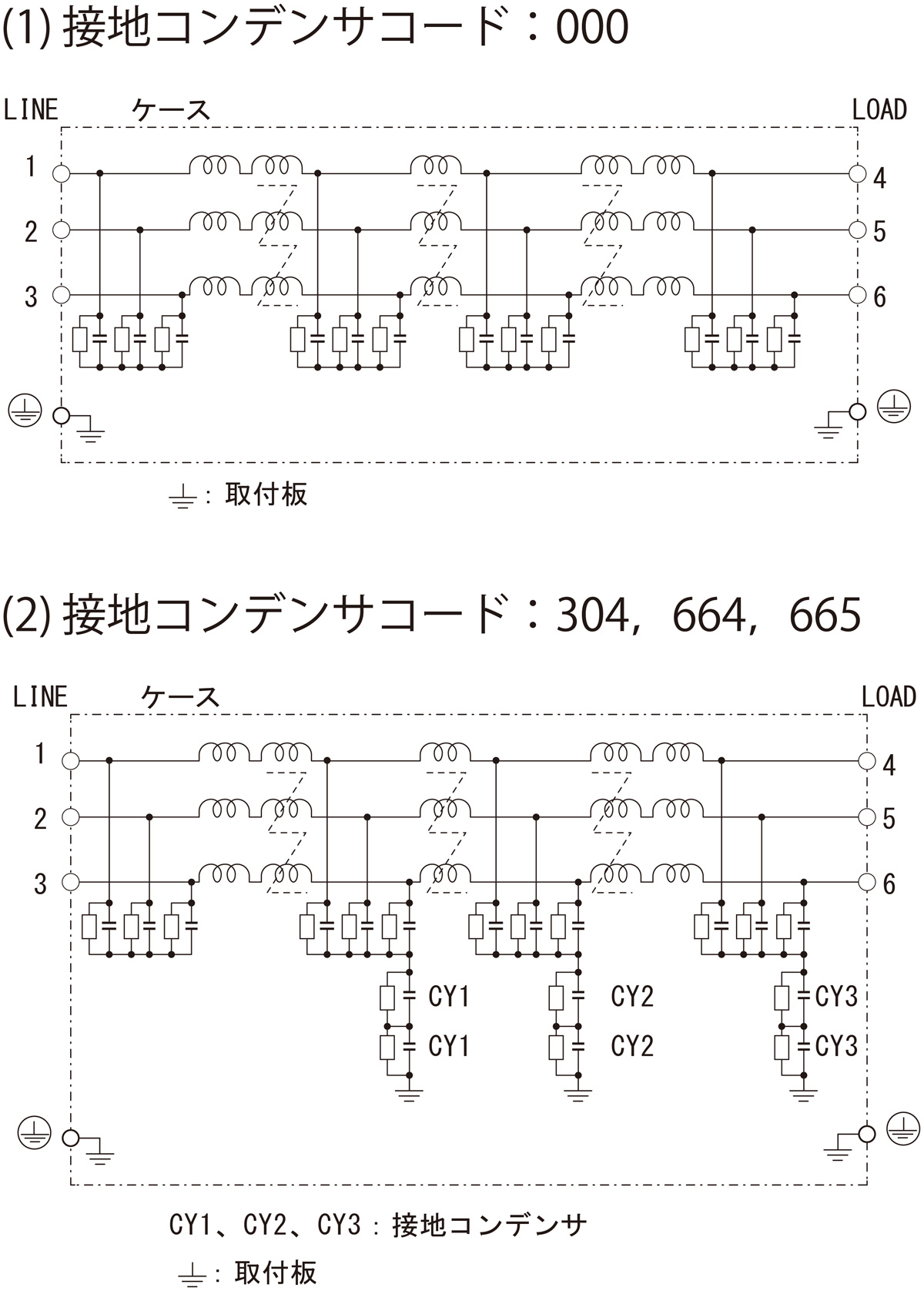

回路構成

ディレーティング特性

TSC⁽¹⁾　-　600⁽²⁾　-　665⁽³⁾　-　□⁽⁴⁾　

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
　　　機種ラインナップを参照ください。
　　　※接地コンデンサコードが異なると減衰特性は異なります。
　　　※低漏洩電流タイプ（接地コンデンサ容量変更）については、お問い合わせください。
(4)オプション　
　　　H:高透磁率コモンモードコア品（超低域高減衰）

カタログダウンロード

TSC-600仕様（概要）

機種		TSC-600-000	TSC-600-304	TSC-600-664	TSC-600-665
漏洩電流^※		50μA / 100μA max　 50μA / 100μA max	10.5mA / 21.0mA max 1.5mA / 3.0mA max	23mA / 46mA max 3.5mA / 7.0mA max	220mA / 350mA max 20mA / 40mA max
コンデンサ容量（公称値）		CY1：なし CY2：なし CY3：なし	CY1：0.1μF CY2：0.1μF CY3：0.1μF	CY1：0.22μF CY2：0.22μF CY3：0.22μF	CY1：2.2μF CY2：2.2μF CY3：2.2μF
定格電圧		三相三線式 500V 50/60Hz
定格電流		600A
安全規格		UL1283, CSA C22.2 No.8 (C-UL), DIN EN60939 VDE0565 Teil 3-1, ENEC
外形寸法（W×H×D）		210×100×360mm
テクニカルデータ	特性データ
	安全規格認定証
	信頼性
	MTBF
