TSDシリーズ

三相500VAC　1000A　低背型
モータドライブシステム向け　多段フィルタ

SCCR対応製品　SCCR値：10kA（UL508Aによる見做し値）

入出力ブスバータイプ
漏洩電流選択可能

無償補償期間5年

※掲載していない資料もあります。詳しくはお問い合せください。

TSD⁽¹⁾　-　1000⁽²⁾　-　356⁽³⁾　

(1)シリーズ名
(2)定格電流

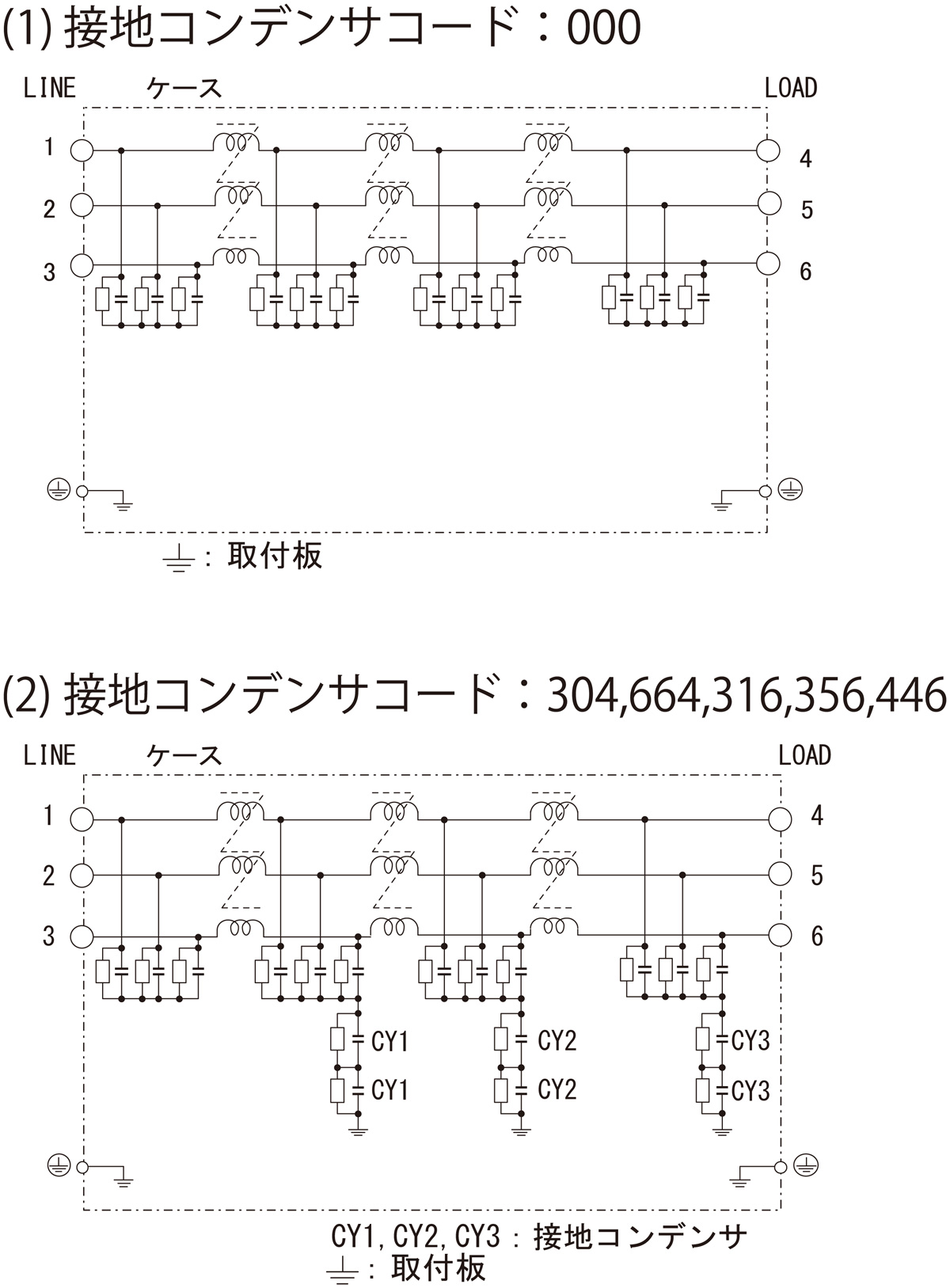

(3)接地コンデンサコード
　　　機種ラインナップを参照ください。
　　　※接地コンデンサコードが異なると減衰特性は異なります。
　　　※低漏洩電流タイプ（接地コンデンサ容量変更）については、お問い合わせください。

機種		TSD-1000-000　*1	TSD-1000-304　*1	TSD-1000-664　*1	TSD-1000-316　*2	TSD-1000-356　*2	TSD-1000-446　*2
漏洩電流^※		50µA / 100µA max 50µA / 100µA max	10.5mA / 21.0mA max 1.5mA / 3.0mA max	23mA / 46mA max 3.5mA / 7.0mA max	960mA / 1500mA max 90mA / 180mA max	1080mA / 1700mA max 100mA / 200mA max	1300mA / 2100mA max 110mA / 220mA max
コンデンサ容量（公称値）		CY1：なし　　 CY2：なし　　 CY3：なし	CY1：0.1μF× 1 CY2：0.1μF× 1 CY3：0.1μF× 1	CY1：0.22μF× 1 CY2：0.22μF× 1 CY3：0.22μF× 1	CY1：2.2μF× 2 CY2：2.2μF× 2 CY3：2.2μF×10	CY1：2.2μF× 4 CY2：2.2μF× 4 CY3：2.2μF× 8	CY1：2.2μF× 5 CY2：2.2μF× 5 CY3：2.2μF×10
定格電圧		三相３線式 500VAC 50/60Hz
定格電流		1000A
安全規格		UL60939[Overvoltage Category: Ⅲ Altitude: 3000m], CSA C22.2 No.8 (C-UL), EN60939 (DEMKO)[Overvoltage Category: Ⅲ Altitude: 3000m], ENEC
外形寸法（W×H×D）		190×155×346mm

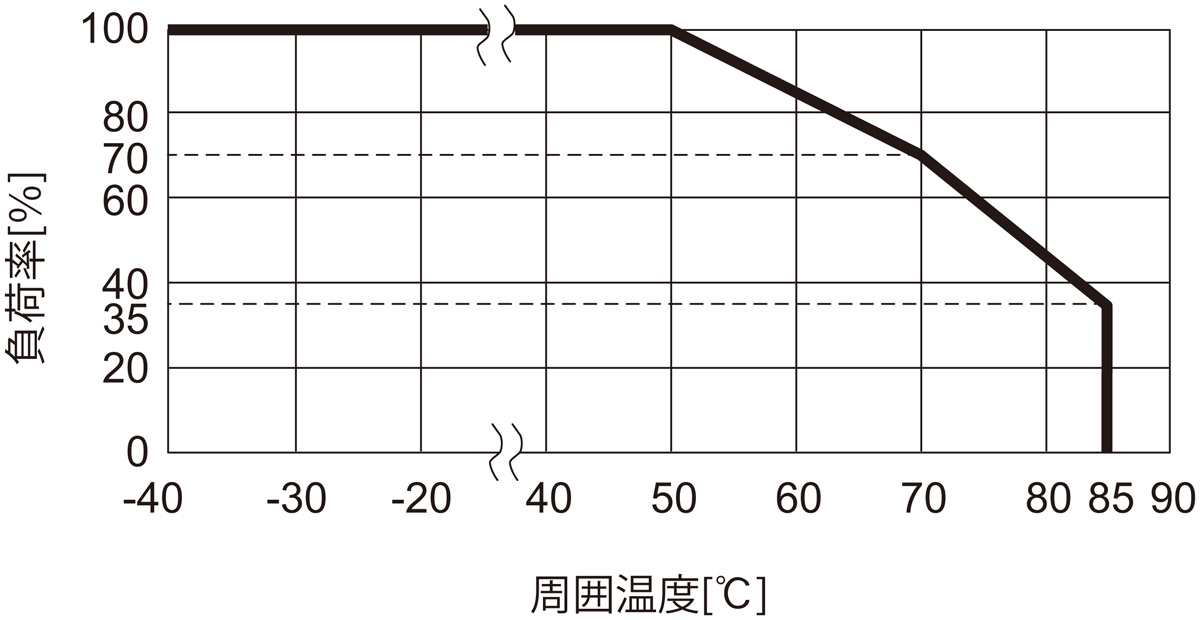

テクニカルデータ	特性データ
	安全規格認定証
	信頼性
	MTBF
