TSD-400｜TSDシリーズ｜ノイズフィルタ｜製品情報

TSDシリーズ

三相500V　400A　低背型
モータードライブシステム向け　多段フィルタ

SCCR対応製品　SCCR値：10kA（UL508Aによる見做し値）

入出力ブスバータイプ
漏洩電流選択可能

無償補償期間5年

※掲載していない資料もあります。詳しくはお問い合せください。

TSD⁽¹⁾　-　400⁽²⁾　-　186⁽³⁾　

(1)シリーズ名
(2)定格電流

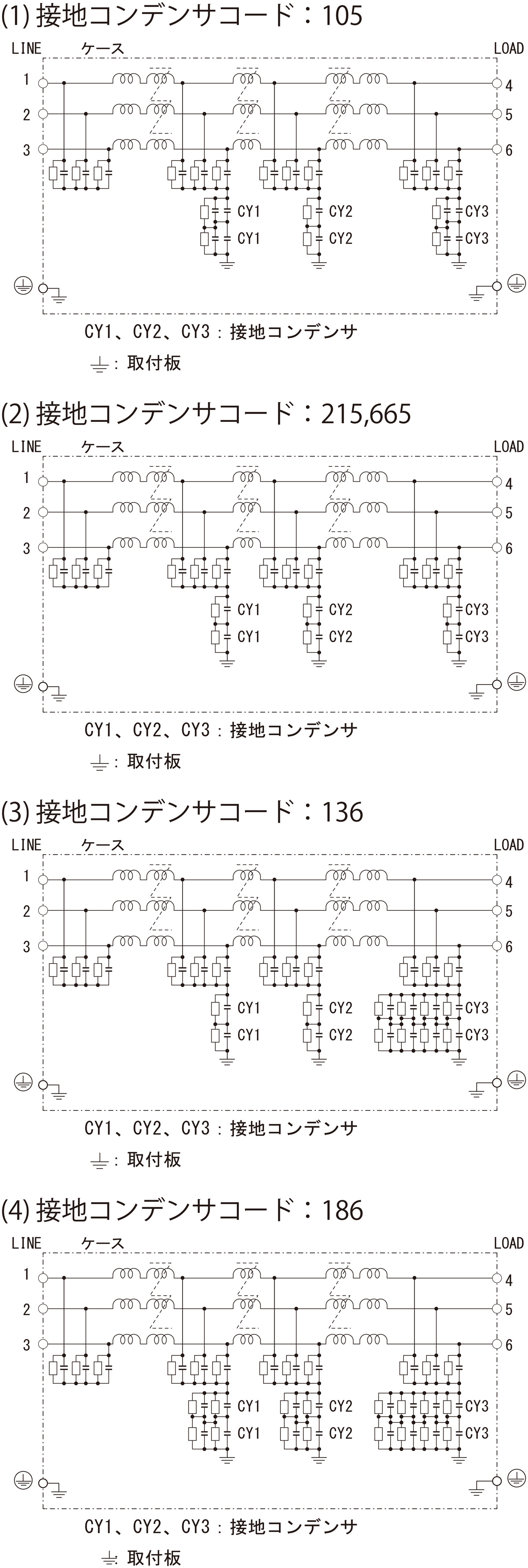

(3)接地コンデンサコード
　　　機種ラインナップを参照ください。
　　　※接地コンデンサコードが異なると減衰特性は異なります。
　　　※低漏洩電流タイプ（接地コンデンサ容量変更）については、お問い合わせください。

機種		TSD-400-105	TSD-400-215	TSD-400-665	TSD-400-136	TSD-400-186
漏洩電流^※		45mA / 70mA max 3.5mA / 7.0mA max	80mA / 130mA max 7.5mA / 15mA max	220mA / 350mA max 20mA / 40mA max	420mA / 660mA max 40mA / 80mA max	540mA / 850mA max 50mA / 100mA max
コンデンサ容量（公称値）		CY1：0.22μF CY2：0.1μF CY3：0.22μF	CY1：1.0μF CY2：0.1μF CY3：1.0μF	CY1：2.2μF CY2：2.2μF CY3：2.2μF	CY1：2.2μF CY2：2.2μF CY3：2.2μF	CY1：2.2μF CY2：2.2μF CY3：2.2μF
定格電圧		三相三線式 500V 50/60Hz
定格電流		400A
安全規格		UL60939[Overvoltage Category: Ⅲ Altitude: 3000m], CSA C22.2 No.8 (C-UL), EN60939 (DEMKO)[Overvoltage Category: Ⅲ Altitude: 3000m], ENEC
外形寸法（W×H×D）		210×125×360mm

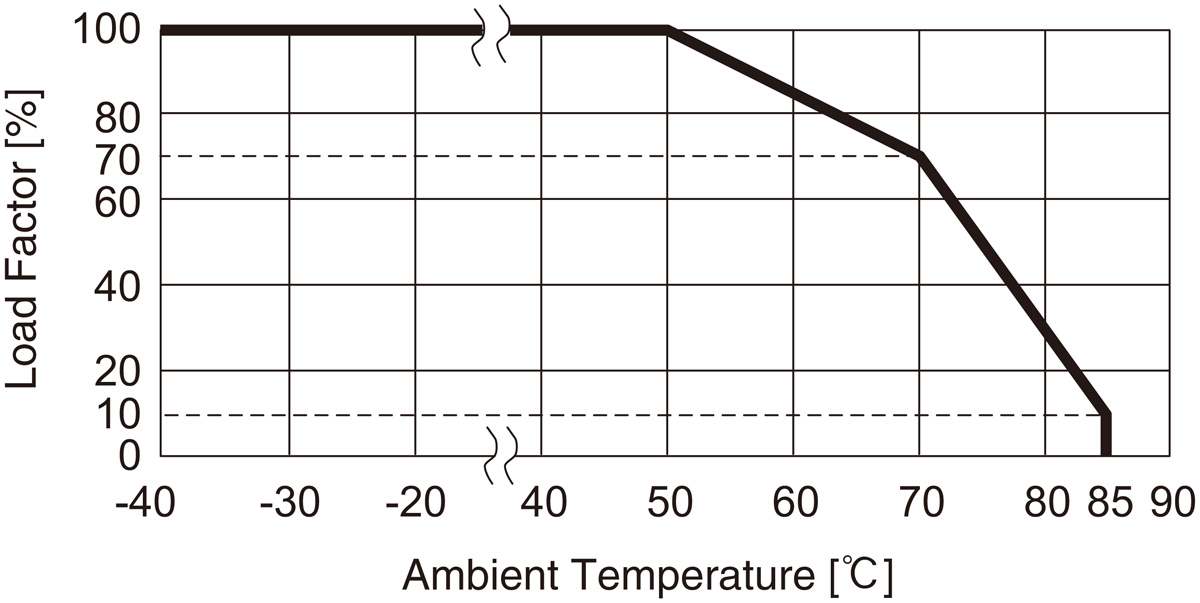

テクニカルデータ	特性データ
	安全規格認定証
	信頼性
	MTBF
