DASシリーズ

DAS50
DAS100

DAS100

生産中止（2018年5月18日）

定格入力：DC36 ～ 72V, DC88 ～ 370V
定格出力電力：100W
出力電圧：5V、12V、24V

ワールドワイドな広入力電圧範囲（DC88 ～ 370V連続入力可）
コミュニケーションに最適な広入力電圧範囲（DC36 ～ 72V）
金属基板使用のSMTにより超小型・薄型を実現
テフロン封口電解コンデンサ採用
並列運転可能（DAS50は不可）
過電流・過電圧保護回路付
安全規格対応設計（UL, CSA, TÜV）
リモートコントロール可能

無償補償期間3年

発売年：1993年

技術的特徴

ヒートシンク

種類	型番	説明	PDF	DXF

取扱説明
別売りオプションパーツ

※掲載していない資料もあります。詳しくはお問い合せください。

CADデータダウンロード

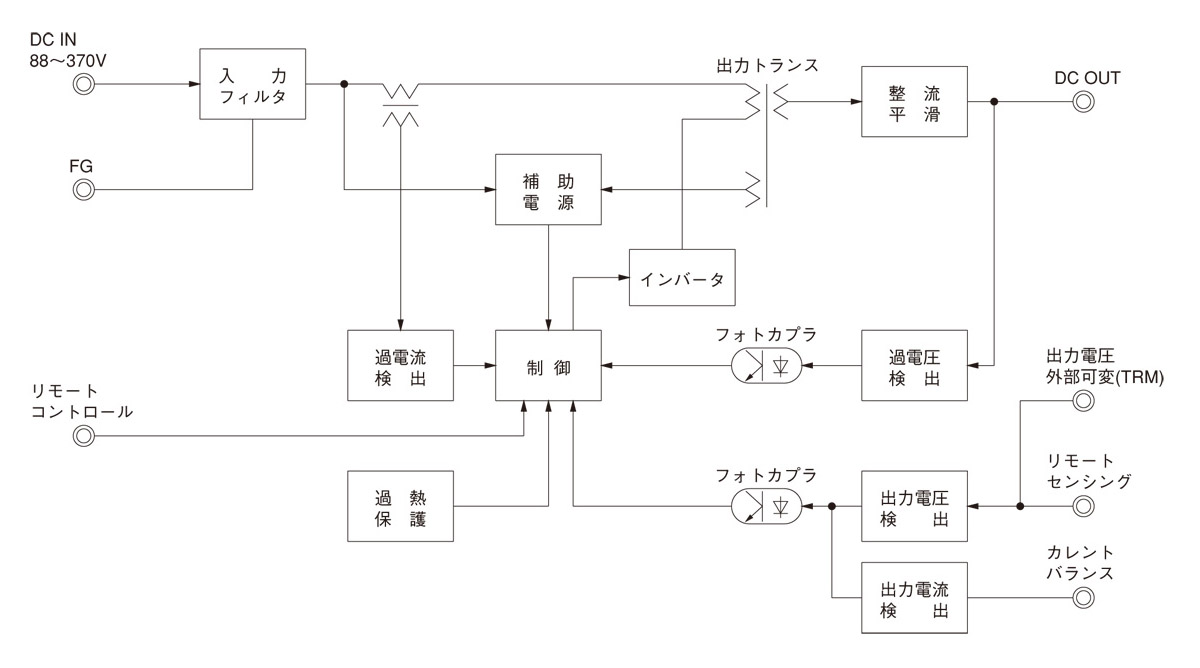

ブロックダイヤグラム

安全規格認定証

DA⁽¹⁾　S⁽²⁾　100⁽³⁾　□⁽⁴⁾　05⁽⁵⁾　

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)F：DC88 ~ 370V
48：DC36 ~ 72V
(5)定格出力電圧

カタログダウンロード取扱説明書

DAS100仕様（概要）

機種		DAS100F05	DAS100F12	DAS100F24	DAS1004805	DAS1004812
入力電圧		DC88 ～ 370V	DC88 ～ 370V	DC88 ～ 370V	DC36 ～ 72V	DC36 ～ 72V
出力	電力	100W	102W	100.8W	100W	102W
	電圧・電流	5V 20A	12V 8.5A	24V 4.2A	5V 20A	12V 8.5A
	電圧可変範囲	内部固定（TRM端子オープン）外付けVRにて±10%可変可能	内部固定（TRM端子オープン）外付けVRにて±10%可変可能	内部固定（TRM端子オープン）外付けVRにて±10%可変可能	内部固定（TRM端子オープン）外付けVRにて±10%可変可能	内部固定（TRM端子オープン）外付けVRにて±10%可変可能
適応規格	安全規格
構造	外形寸法（W×H×D）	58×12.7×130mm
構造	冷却方法	伝導冷却（本体のアルミベースプレートからヒートシンクへ熱伝導を利用して冷却）
テクニカルデータ	特性データ					-
	推定寿命データ	-	-	-	-	-
	EMCデータ	-	-	-	-	-
	信頼性
	MTBF
